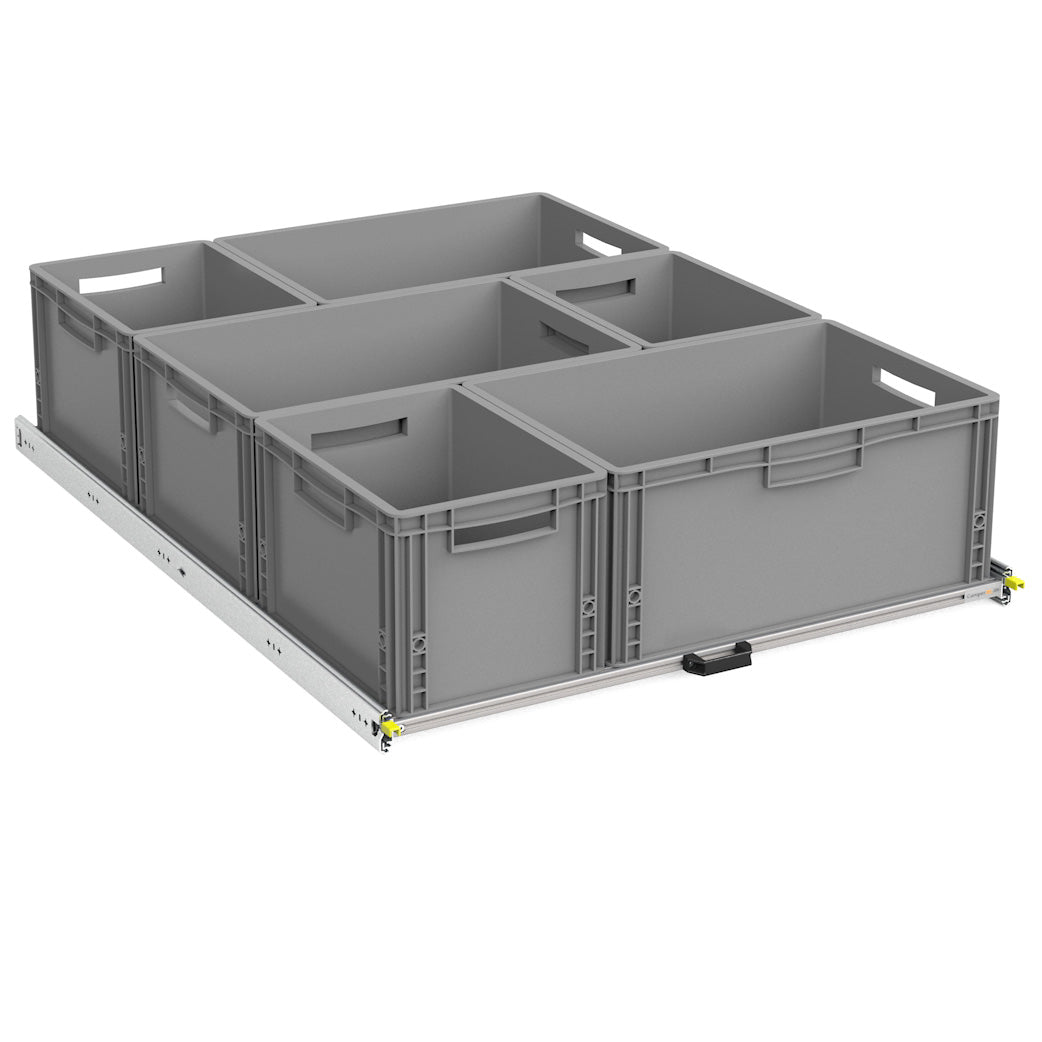

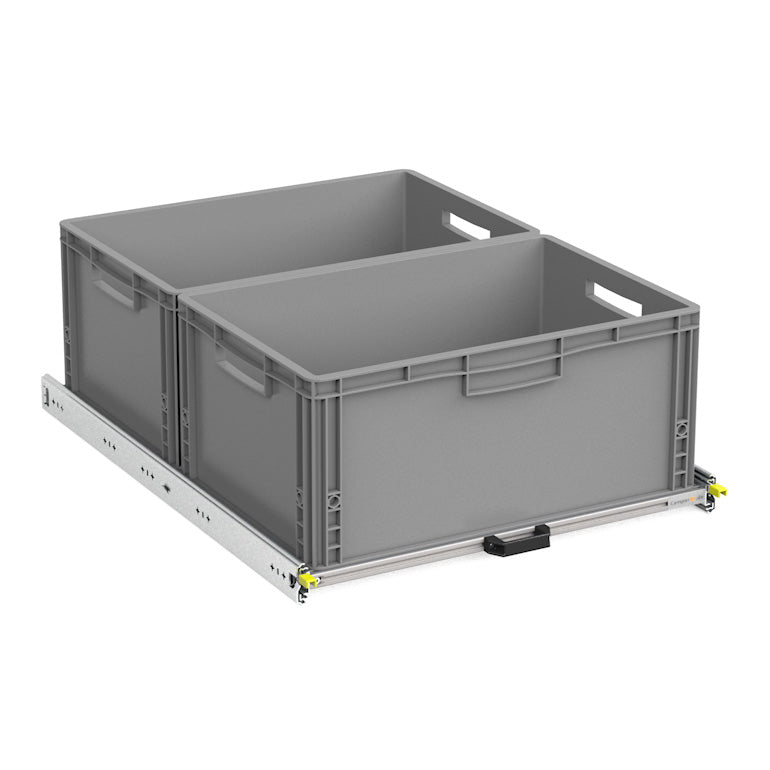

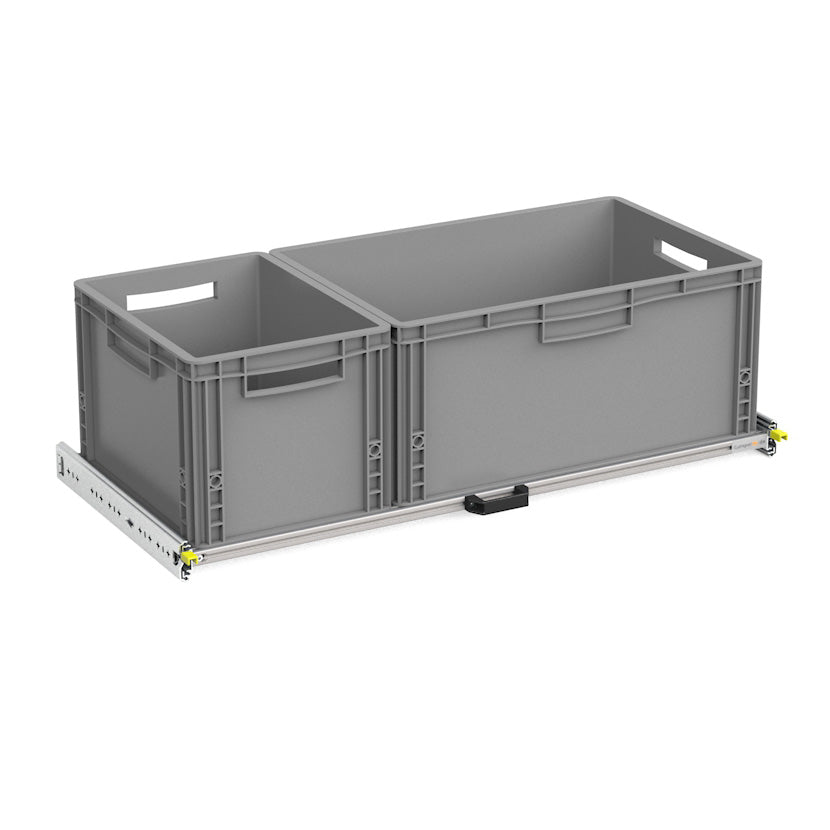

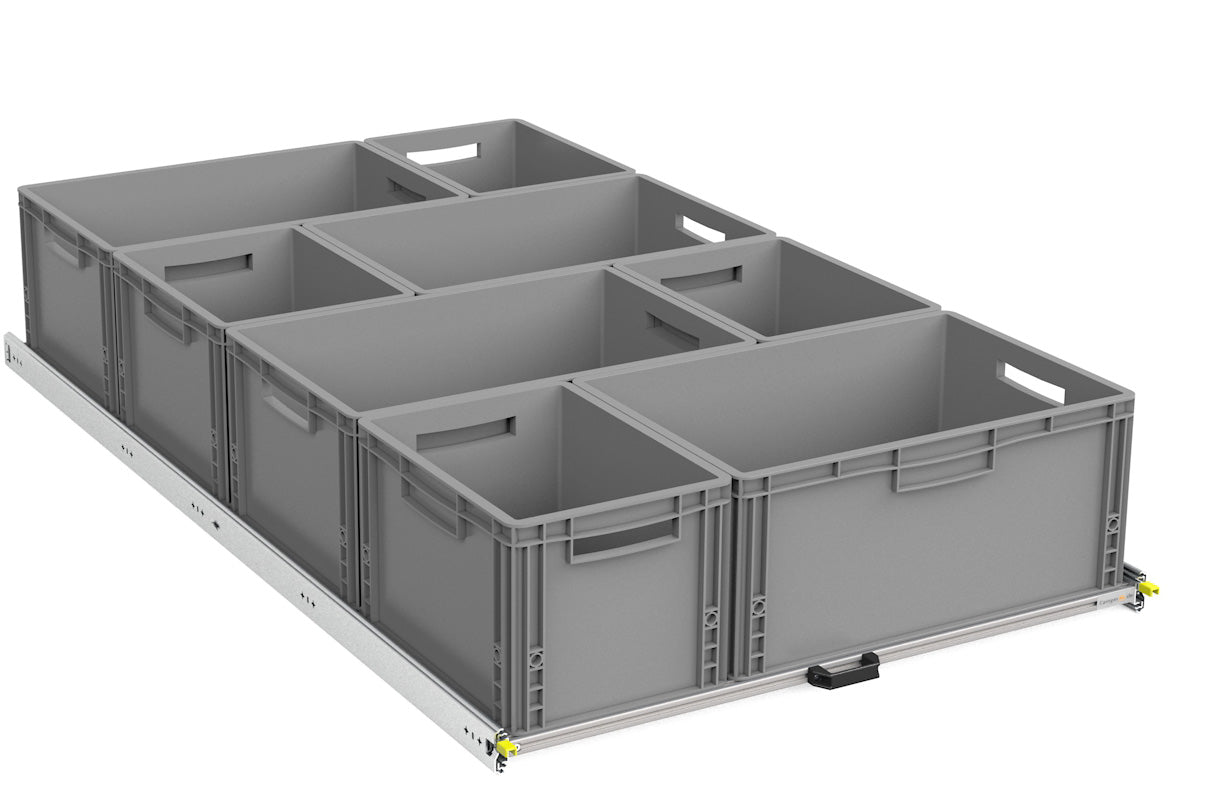

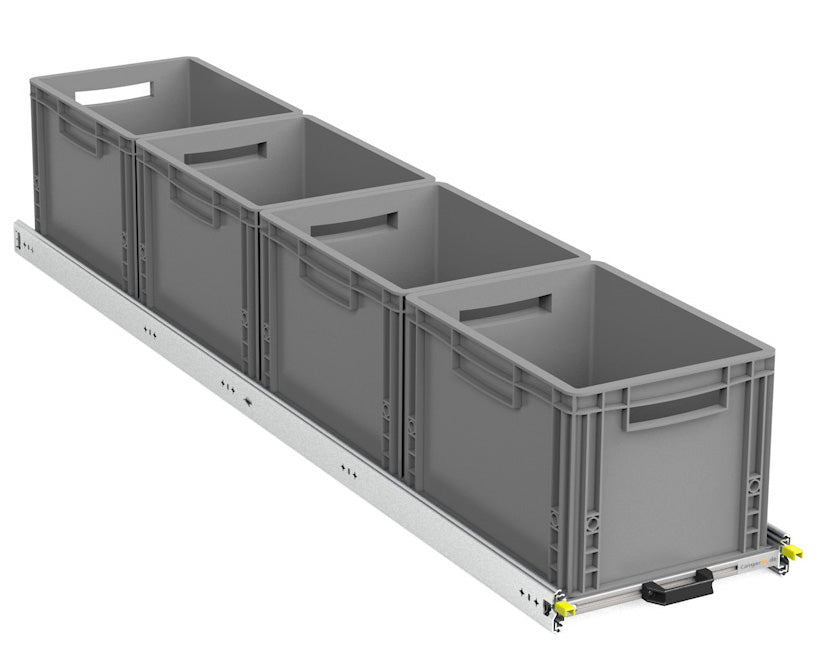

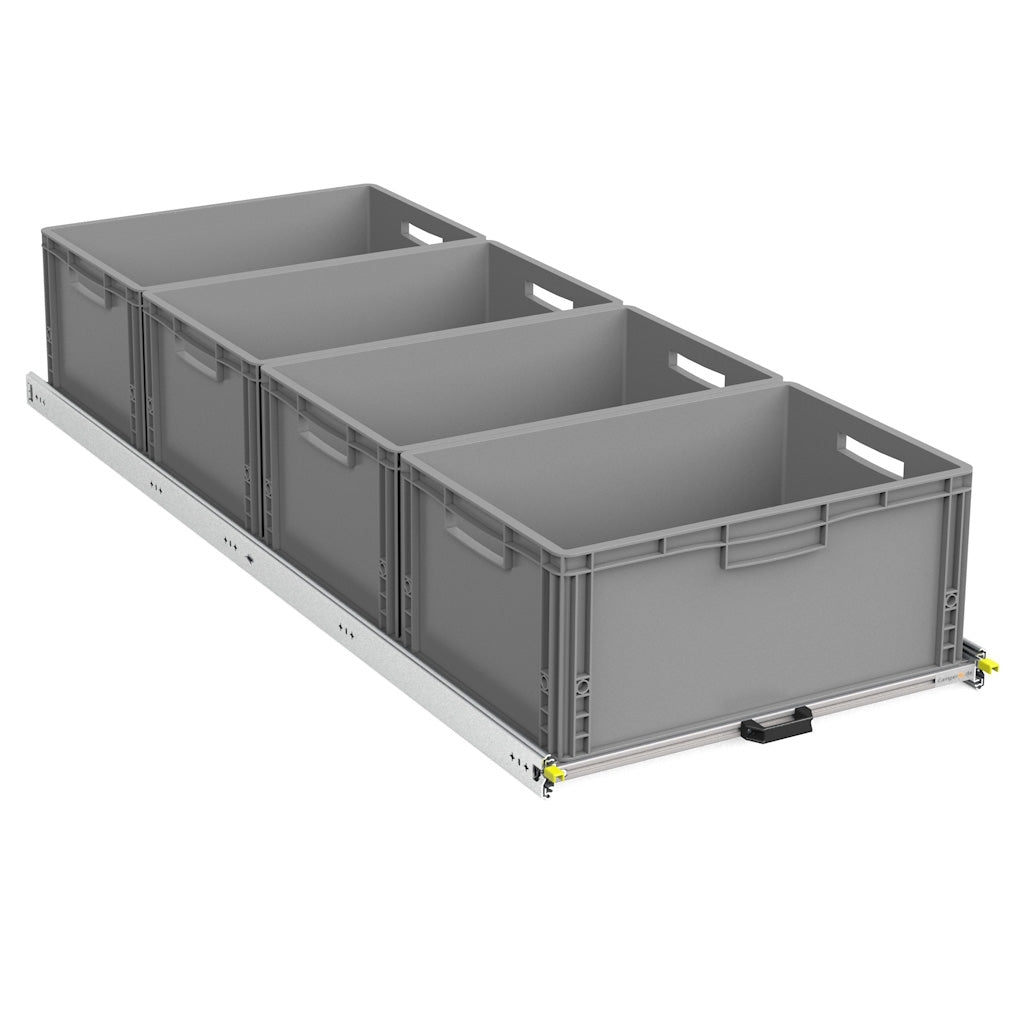

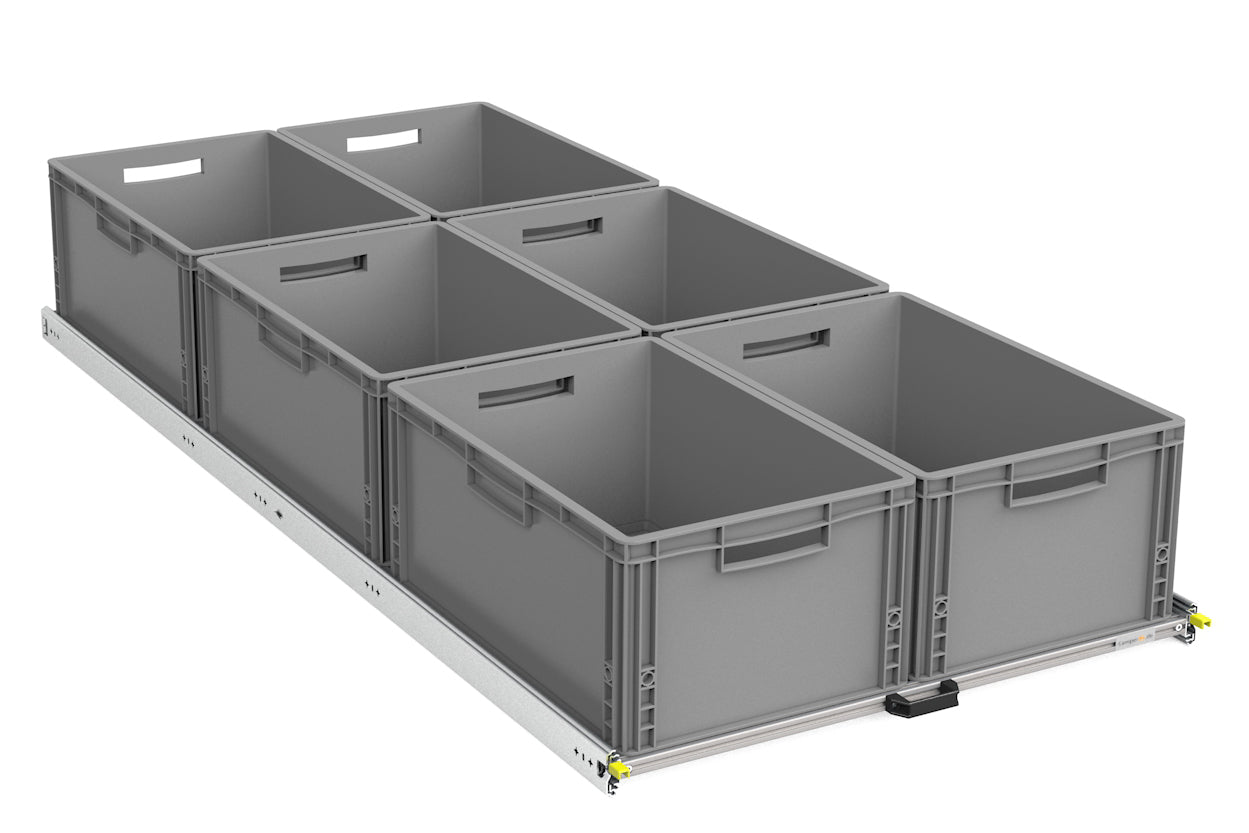

DIY Heckauszug Eurobox Varianten XS-XXL 400mm-1800mm

Heckauszug Eurobox für Camper & Wohnmobil & Vanlife | Schwerlastauszug Set mit Aluprofilen

Lieferumfang

Im Set enthalten:

1 Paar Schwerlastauszüge (links/rechts)
Aluminiumprofile 20x20 mm, Nut 6 – präzise gesägt, gebohrt und mit Gewinde versehen
Griff inklusive Befestigungsmaterial
Schrauben und Nutensteine zur Montage des Auszugs

Hinweis: Euroboxen sowie Montagematerial zur Befestigung an Wand oder Boden sind nicht im Lieferumfang enthalten.

Technische Details der Schwerlastauszüge

Alle Auszüge sind kugelgeführt, als Vollauszug konzipiert und auf 50.000 Zyklen getestet. Die Traglast bezieht sich jeweils auf die kürzeste Version (400 mm). Bei längeren Auszügen reduziert sich die Tragfähigkeit entsprechend.

Variante	Maße (H x B)	Traglast bei 400 mm	Traglast bei 1200 mm	Gewicht bei 1200 mm (je Paar)	Besonderheiten
100 kg – 53 mm	53 x 19 mm	100 kg	ca. 60 kg	ca. 6 kg	Ideal für kurze Auszüge und einreihige Bestückung
130 kg – 57 mm	57 x 19 mm	130 kg	ca. 90 kg	ca. 7 kg	Ausgewogenes Verhältnis von Gewicht und Stabilität
220 kg – 76 mm	76 x 19 mm	220 kg	ca. 150 kg	ca. 12 kg	Für lange Auszüge über 1200 mm oder große Spannweiten geeignet

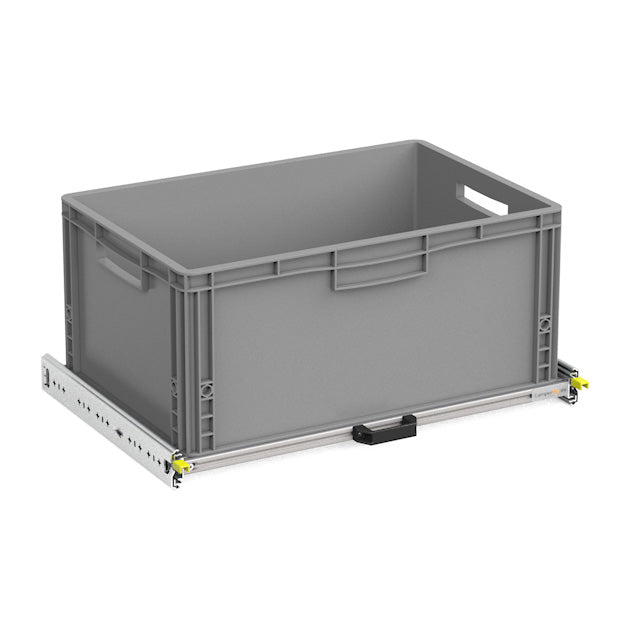

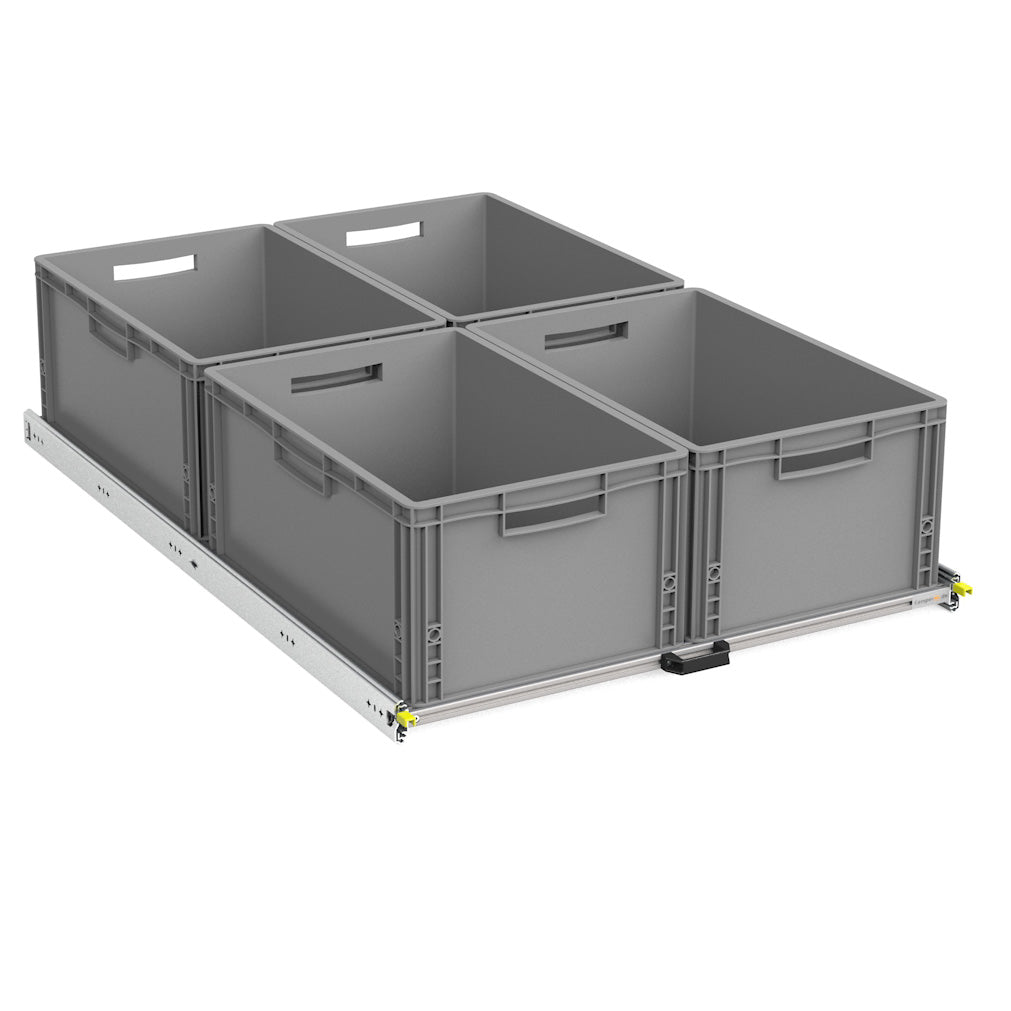

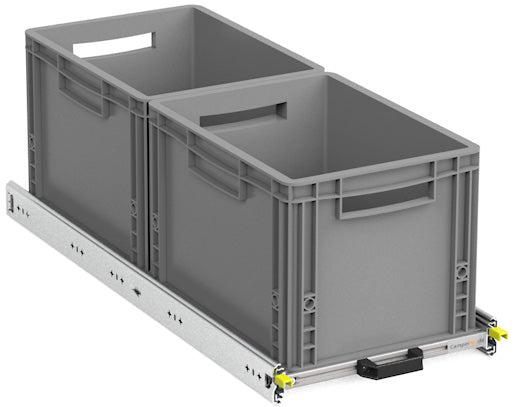

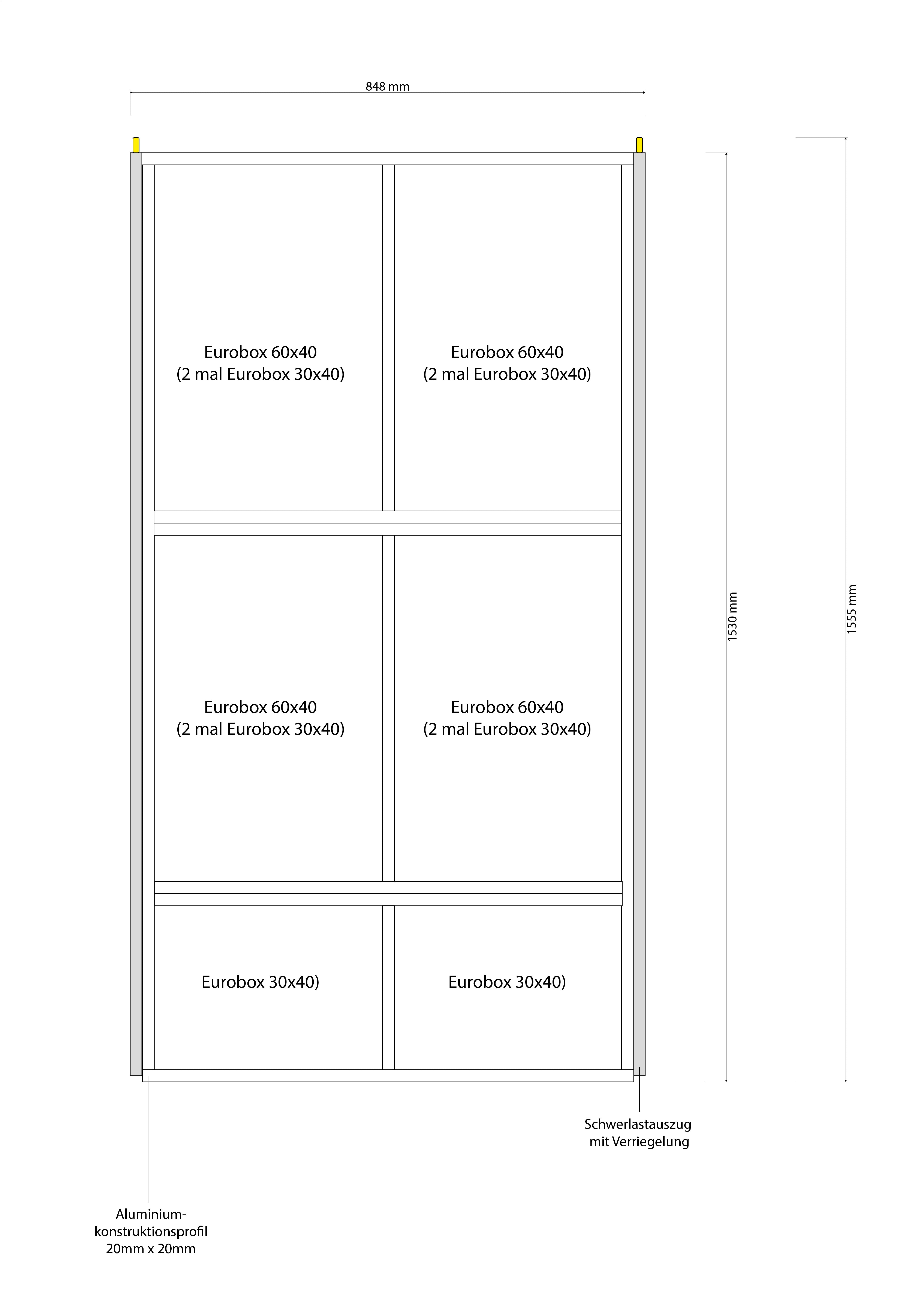

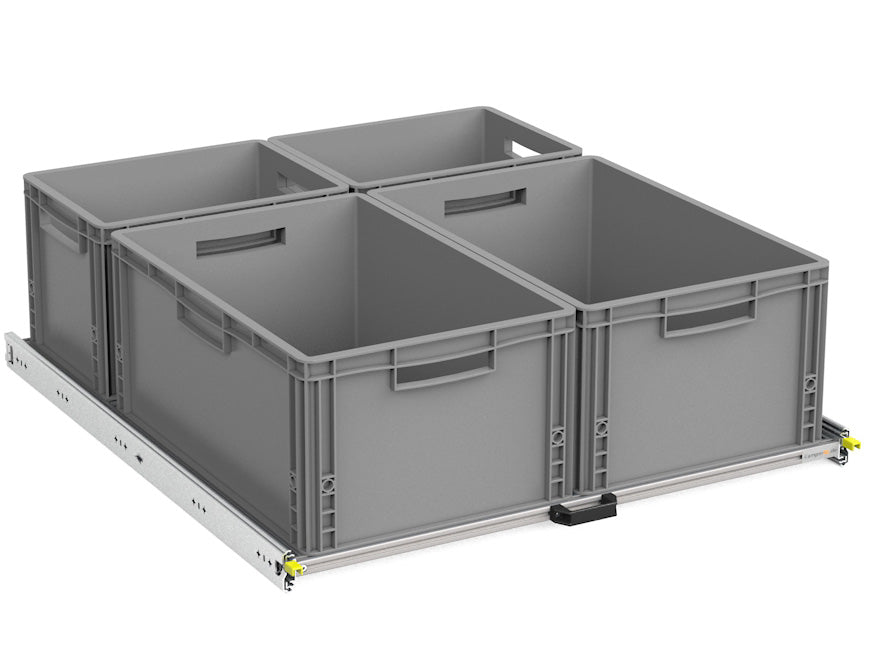

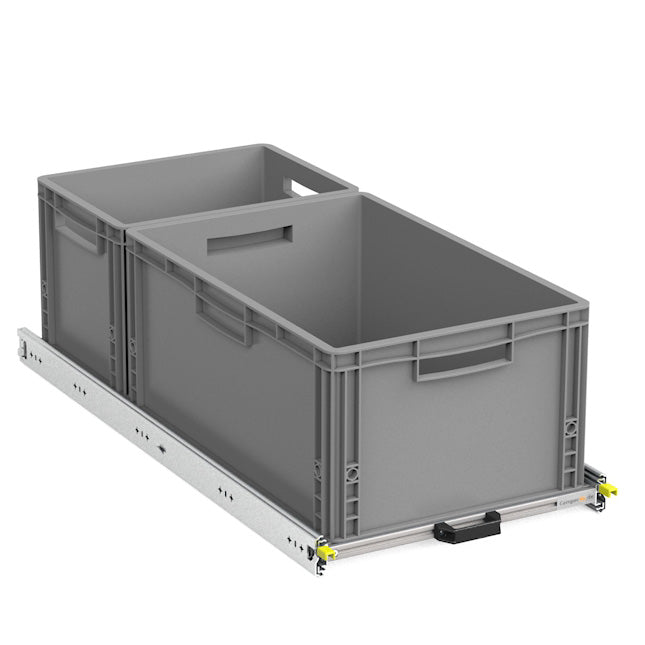

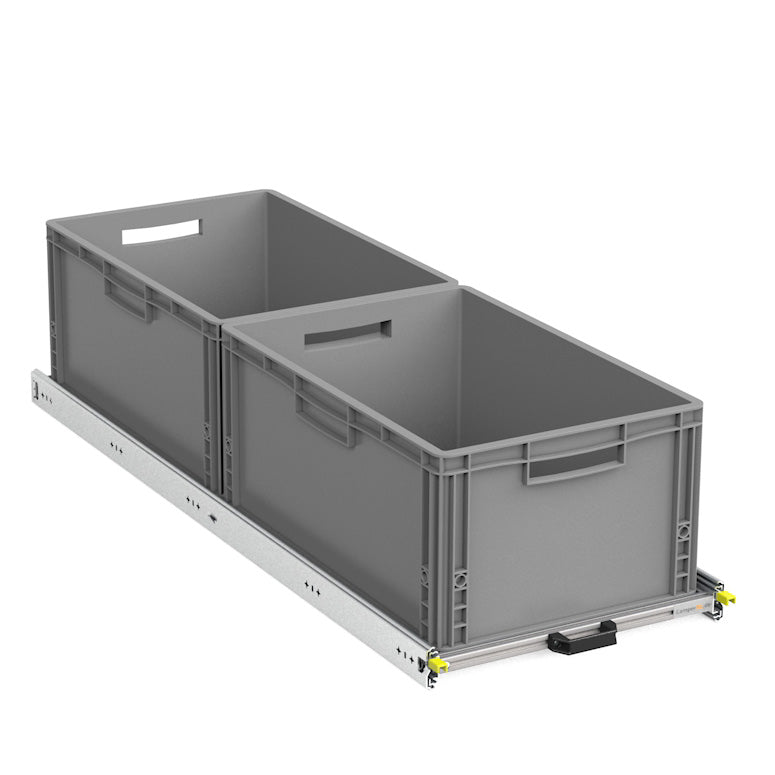

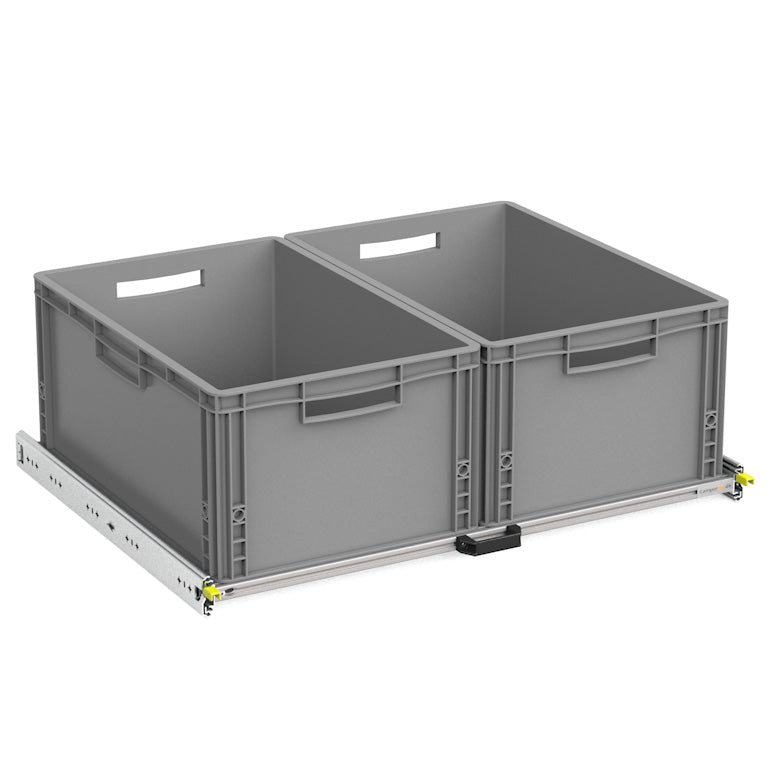

Schlitten für Euroboxen

Gefertigt aus hochwertigen 20x20 mm Aluminiumprofilen
Verbindungen mit Zylinderkopfschrauben M6x30
Zuschnitte auf RAPID Unterflur-Gehrungssäge mit digitaler Positionierung
Bohrungen durch automatisiertes System mit hoher Präzision (1/10 mm Bereich)
Passgenaue und stabile Verbindungen

Montage und Zusammenbau

Einfacher Zusammenbau in ca. 10 Minuten
Auszüge werden mit Nutensteinen Profil 6/M5 und Schrauben M5x8 am Schlitten befestigt
Griff wird auf die gleiche Weise montiert
Farbig bebilderte Schritt-für-Schritt-Anleitung liegt bei

Der Auszug ist für den DIY-Selbstausbau konzipiert. Die Montage kann direkt durch die vorhandenen Bohrungen an der Wand oder mit Winkeln am Boden erfolgen

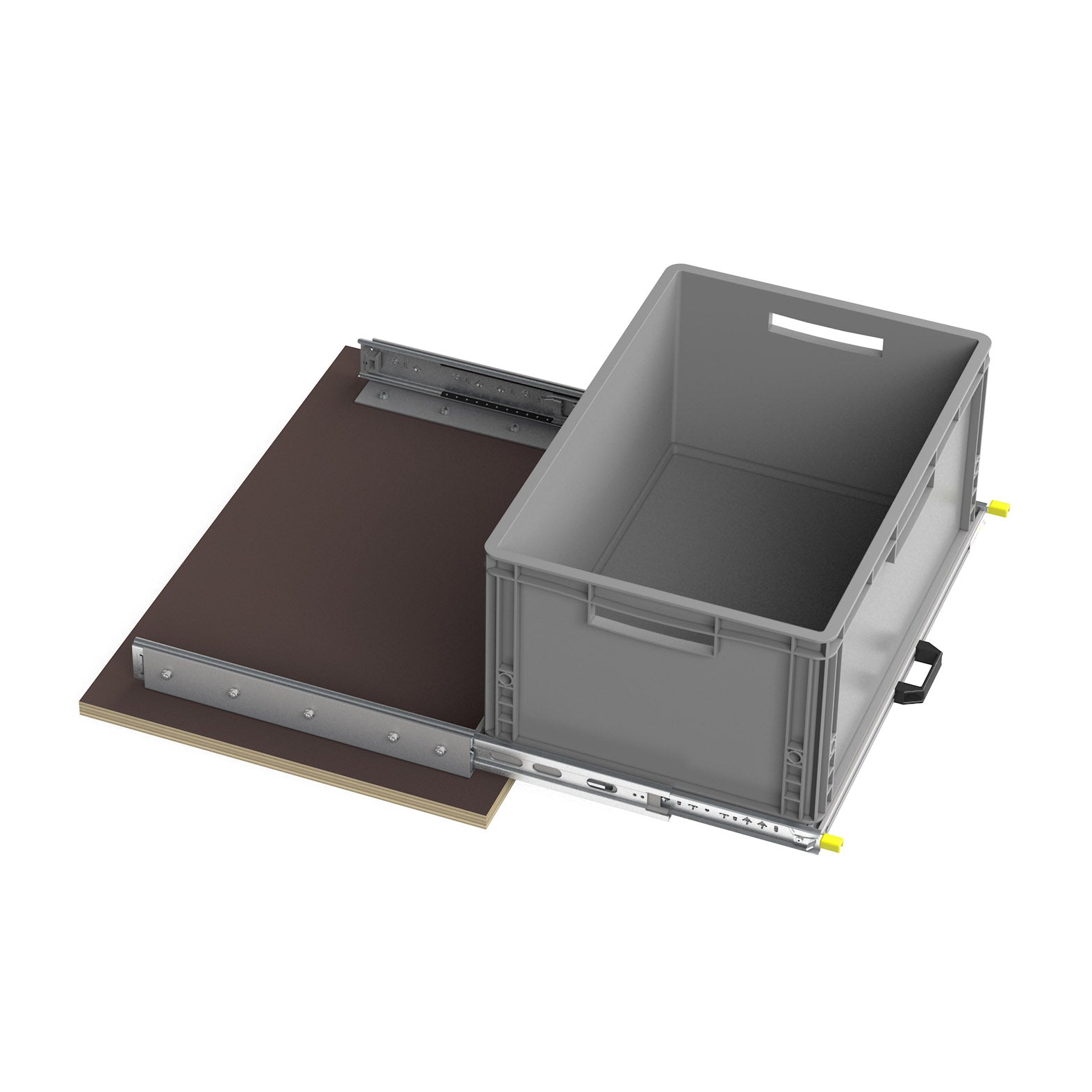

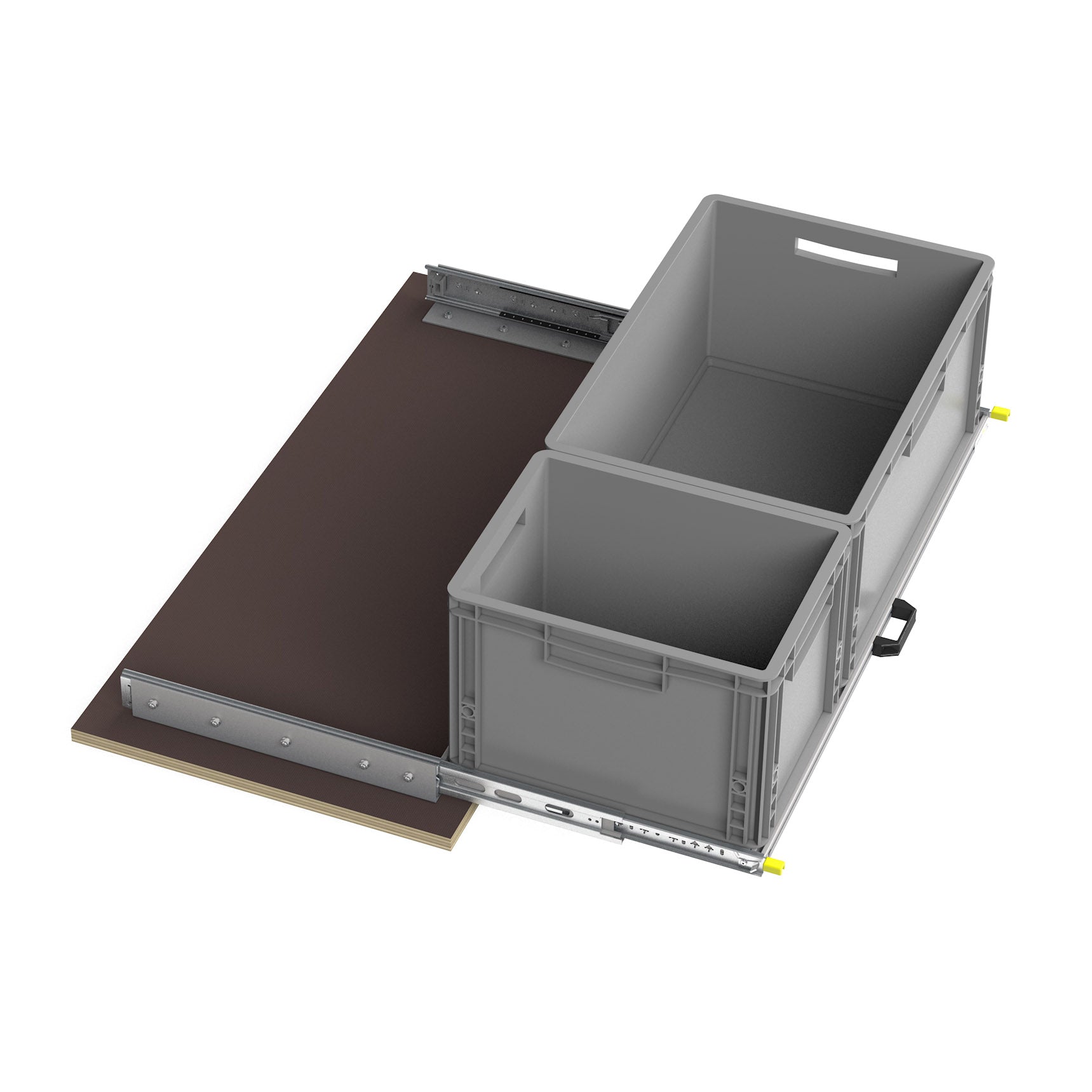

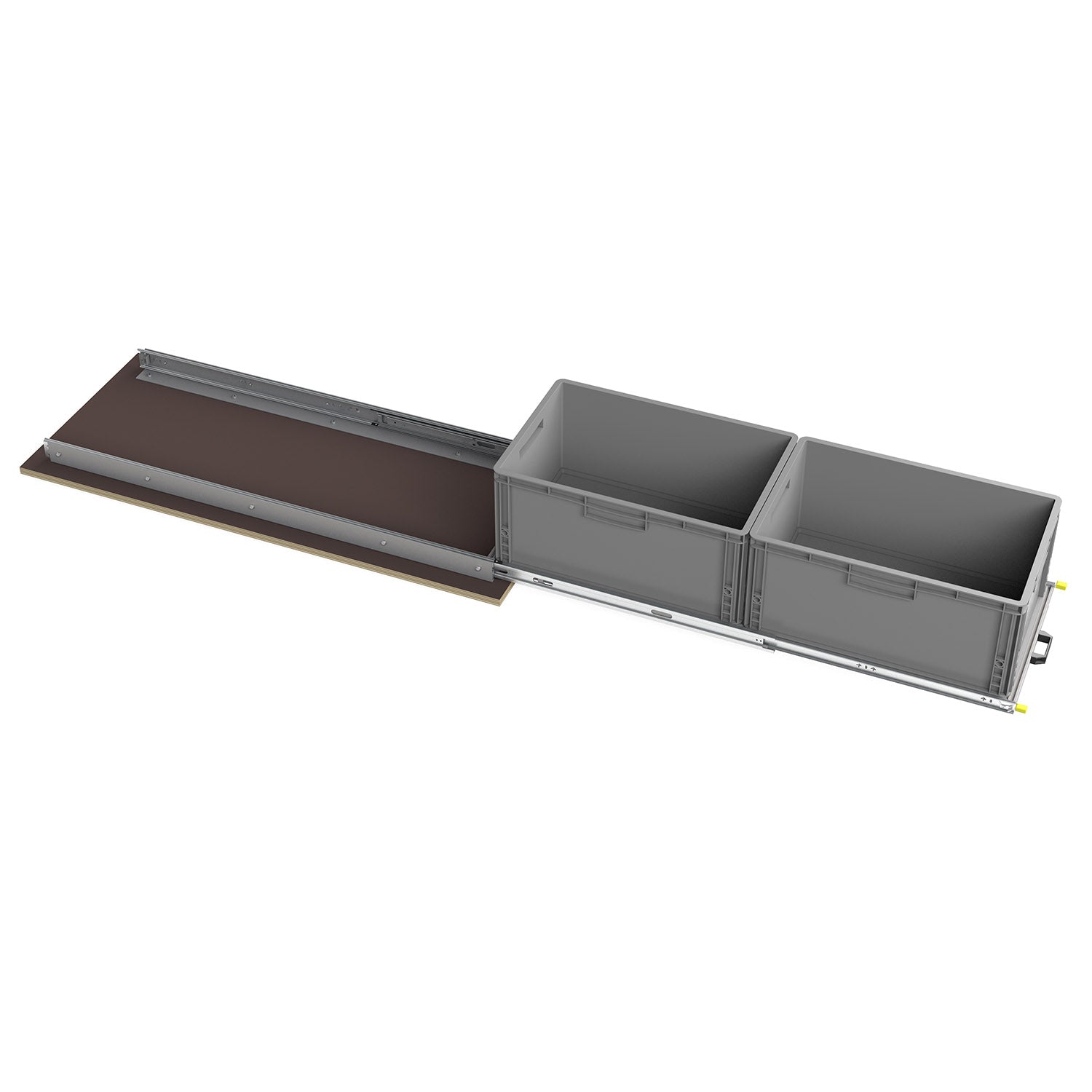

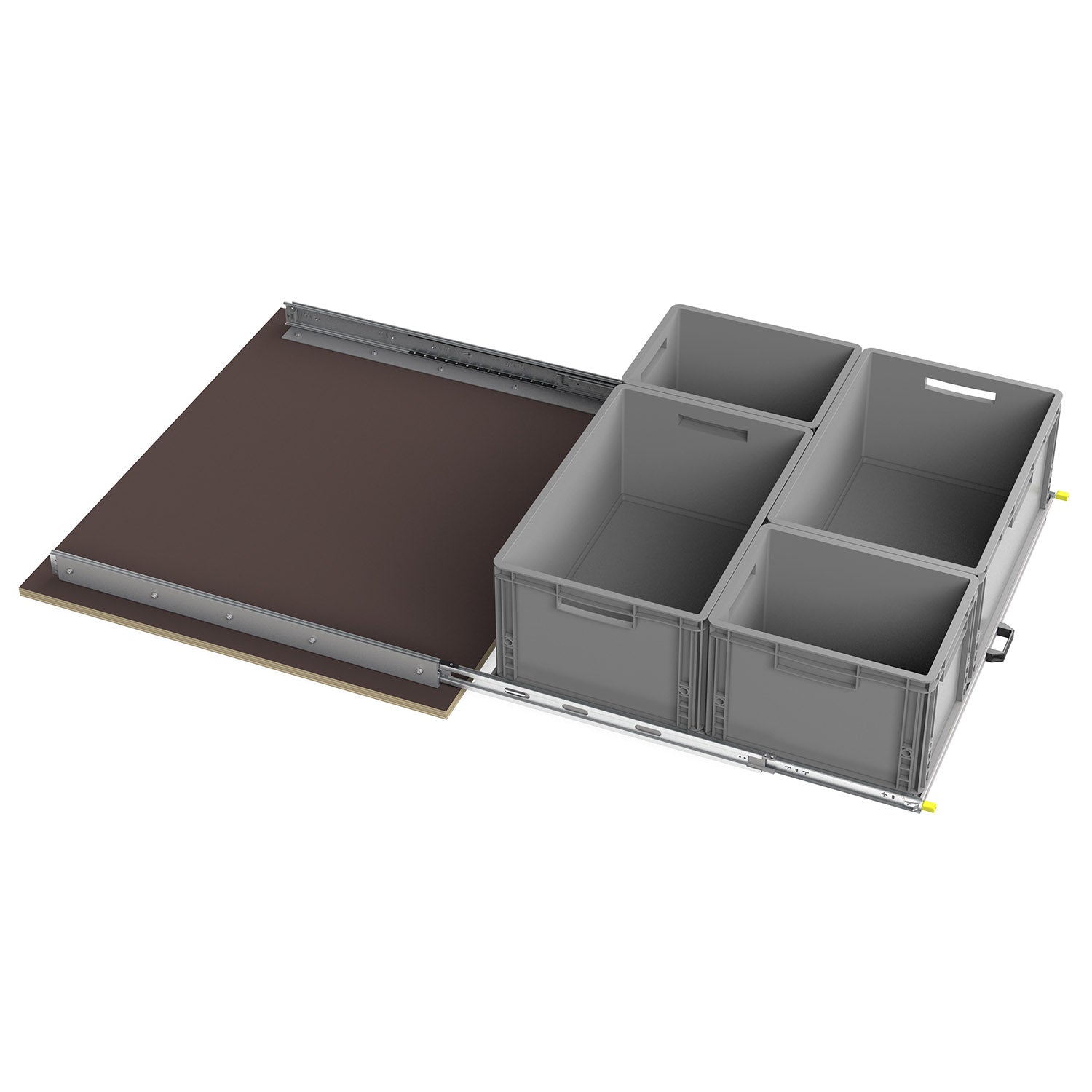

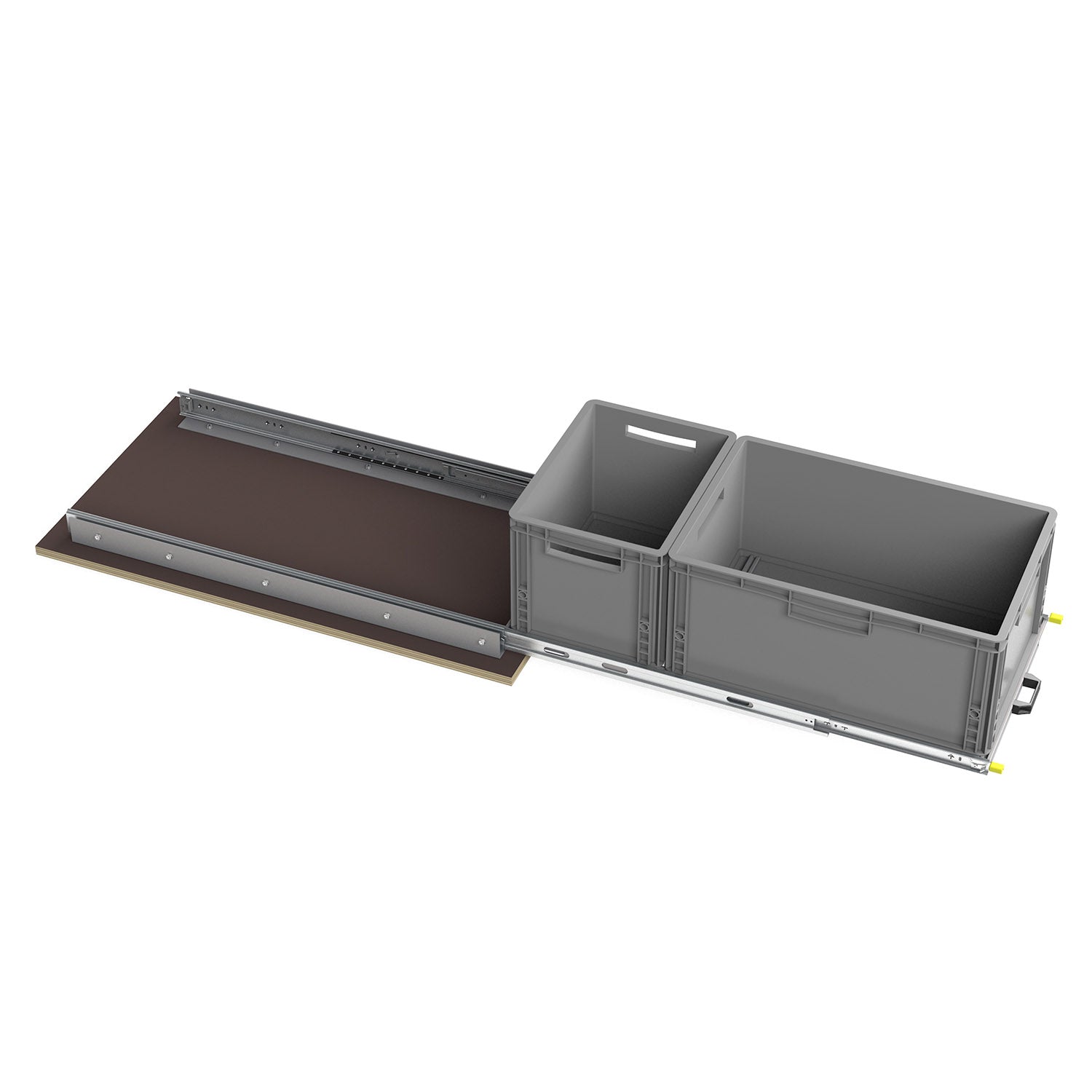

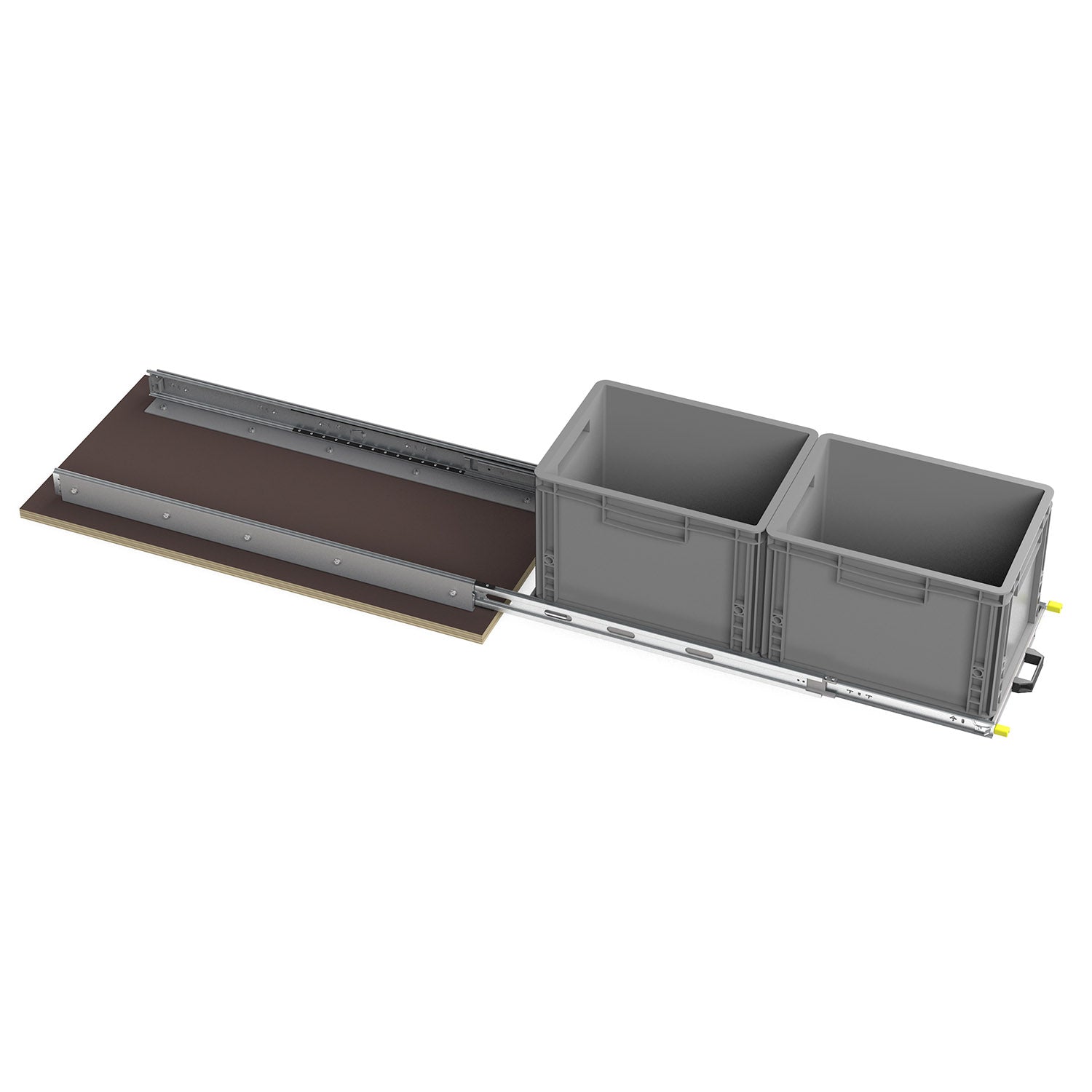

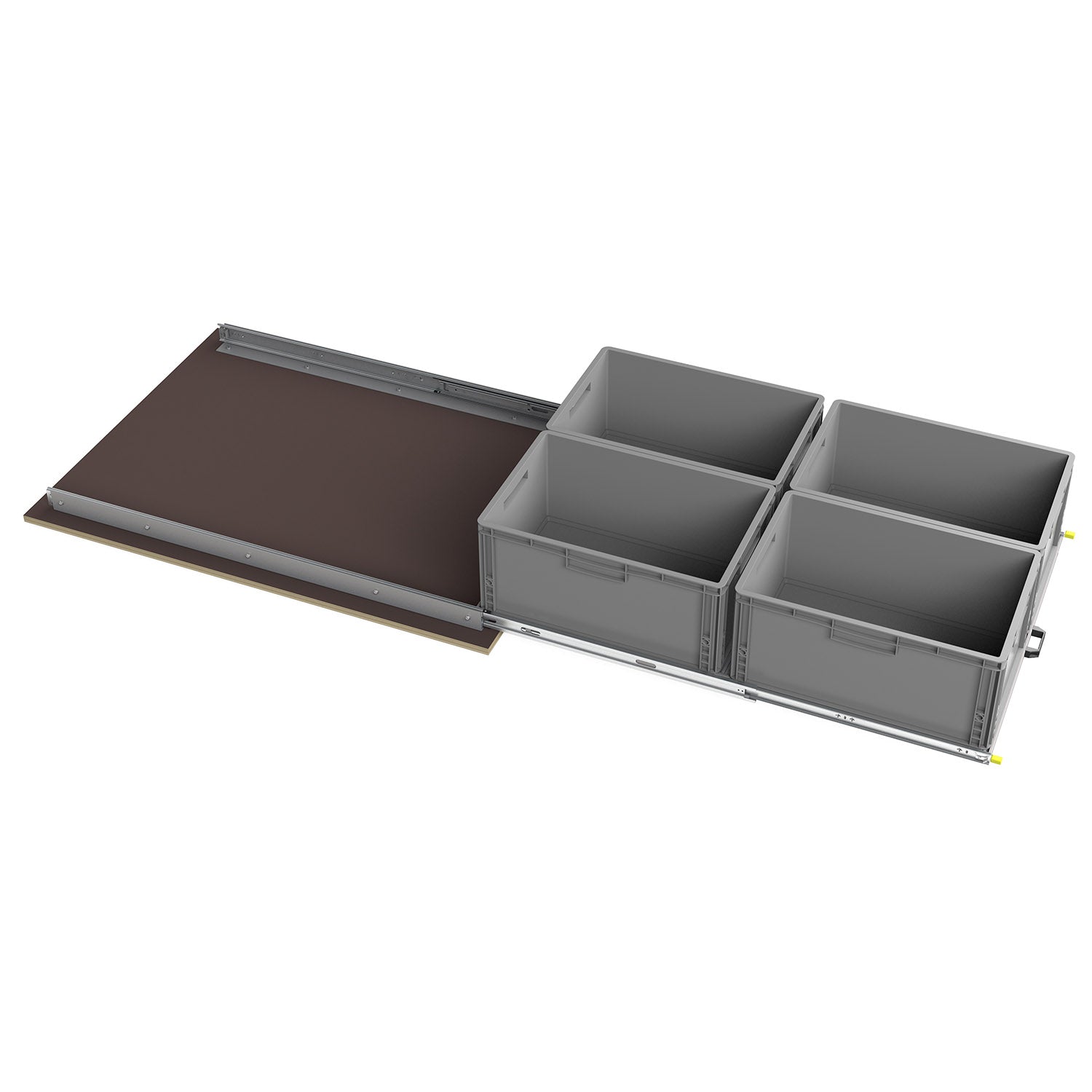

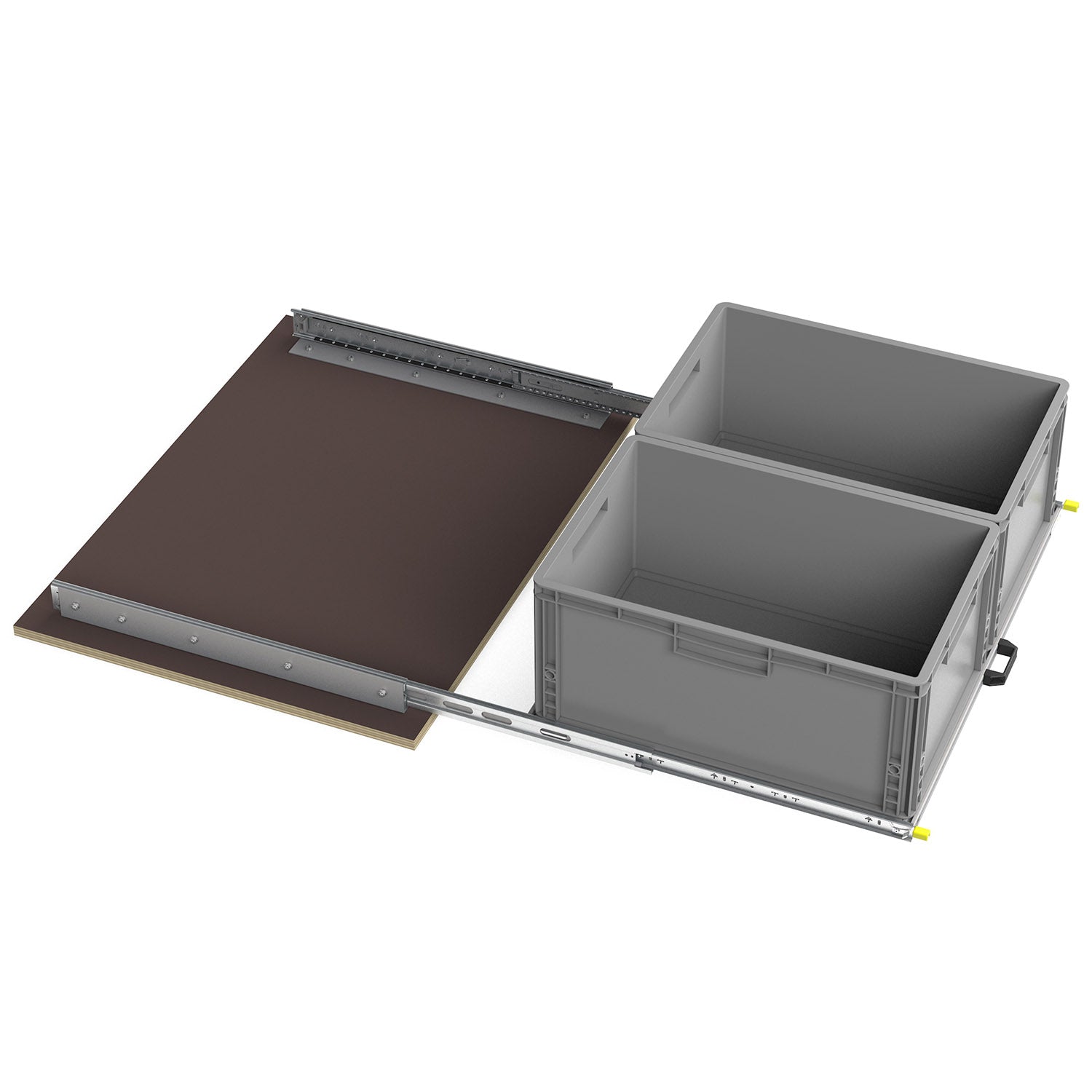

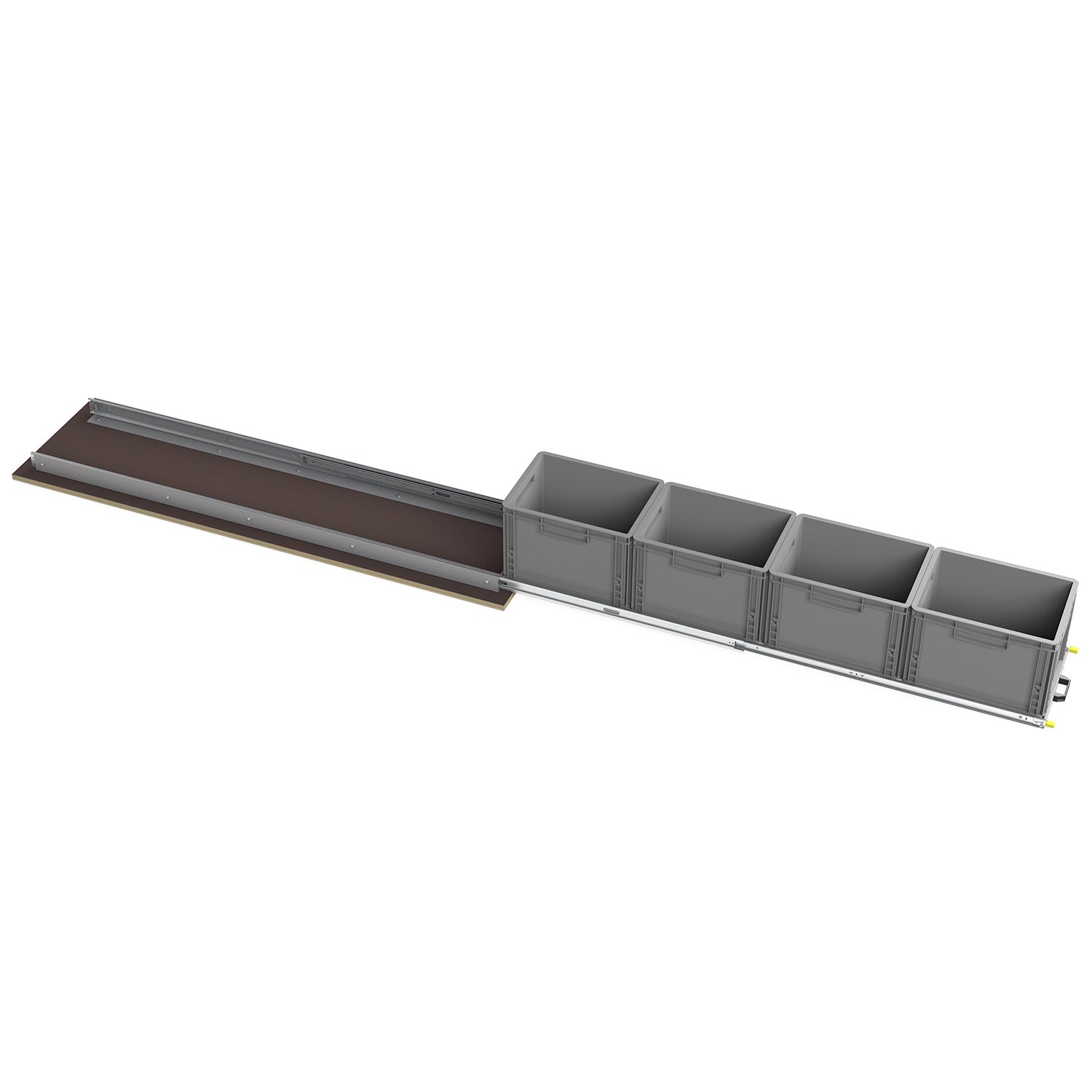

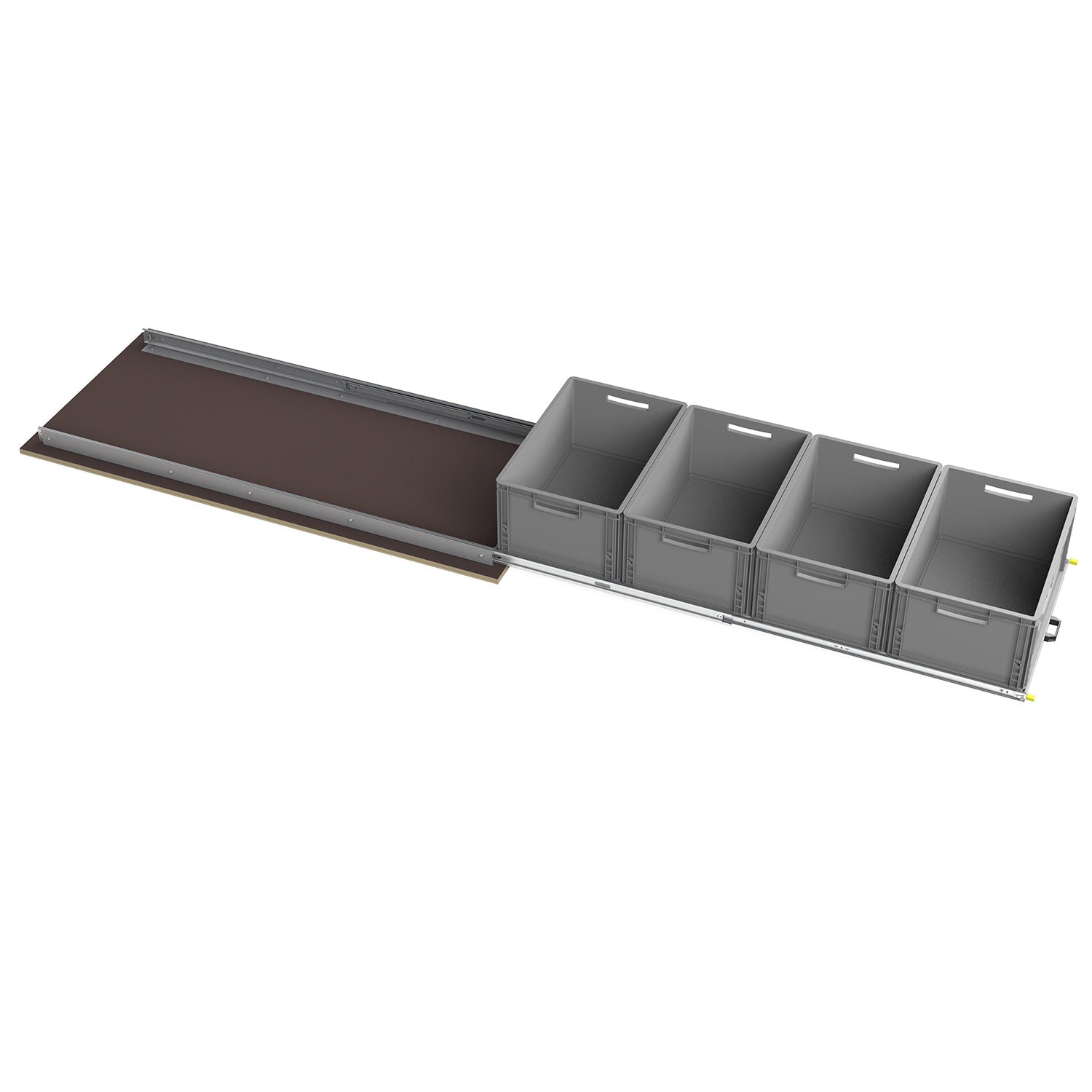

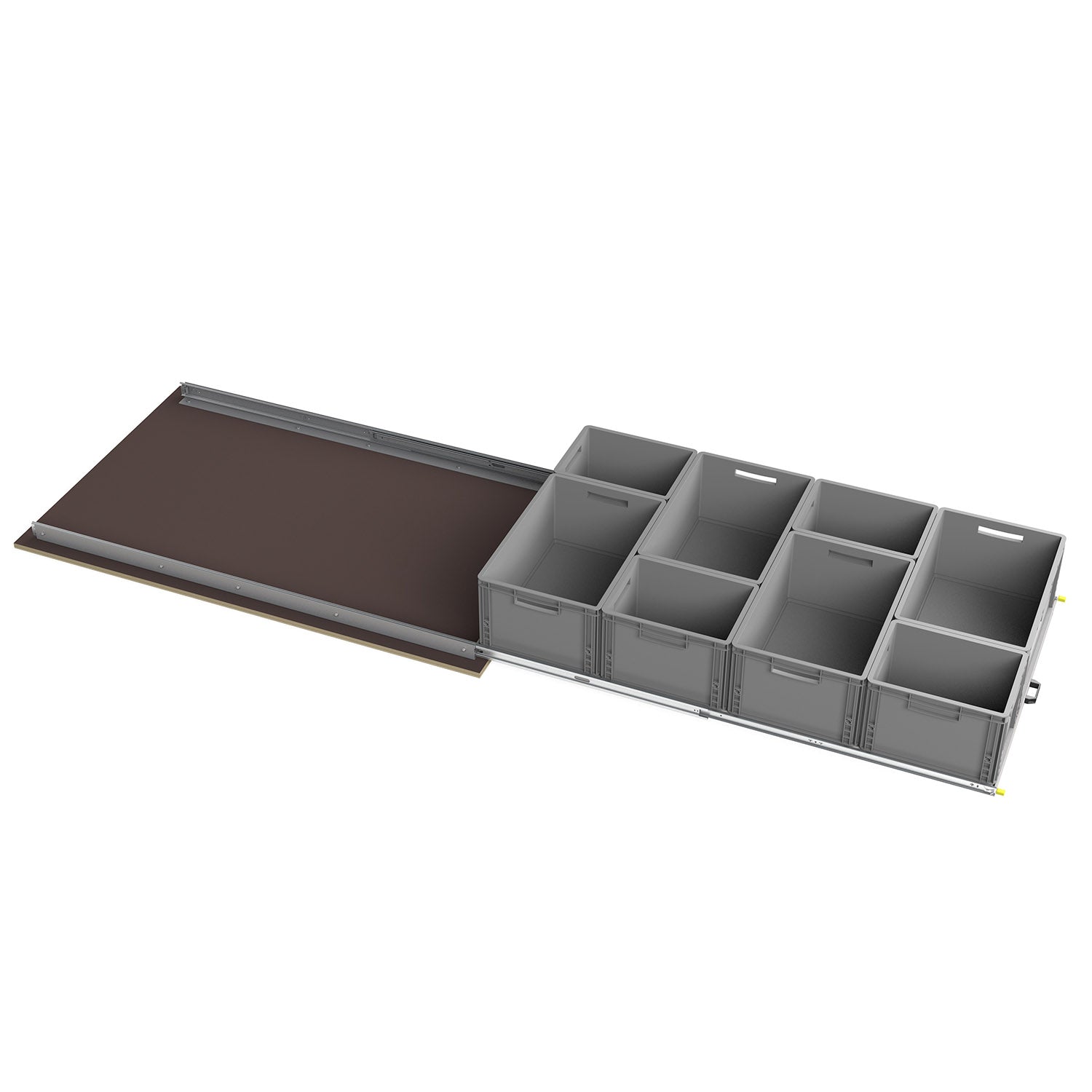

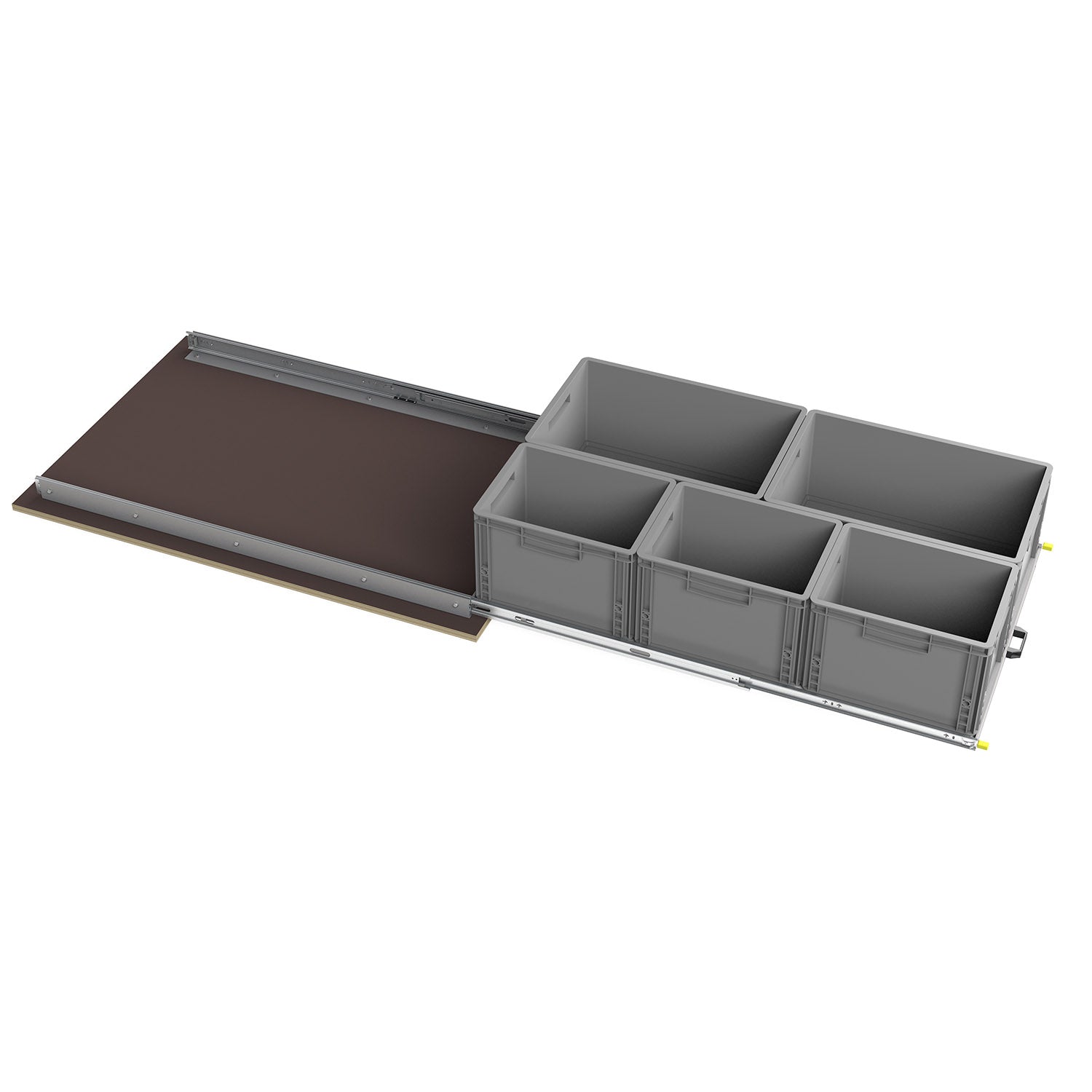

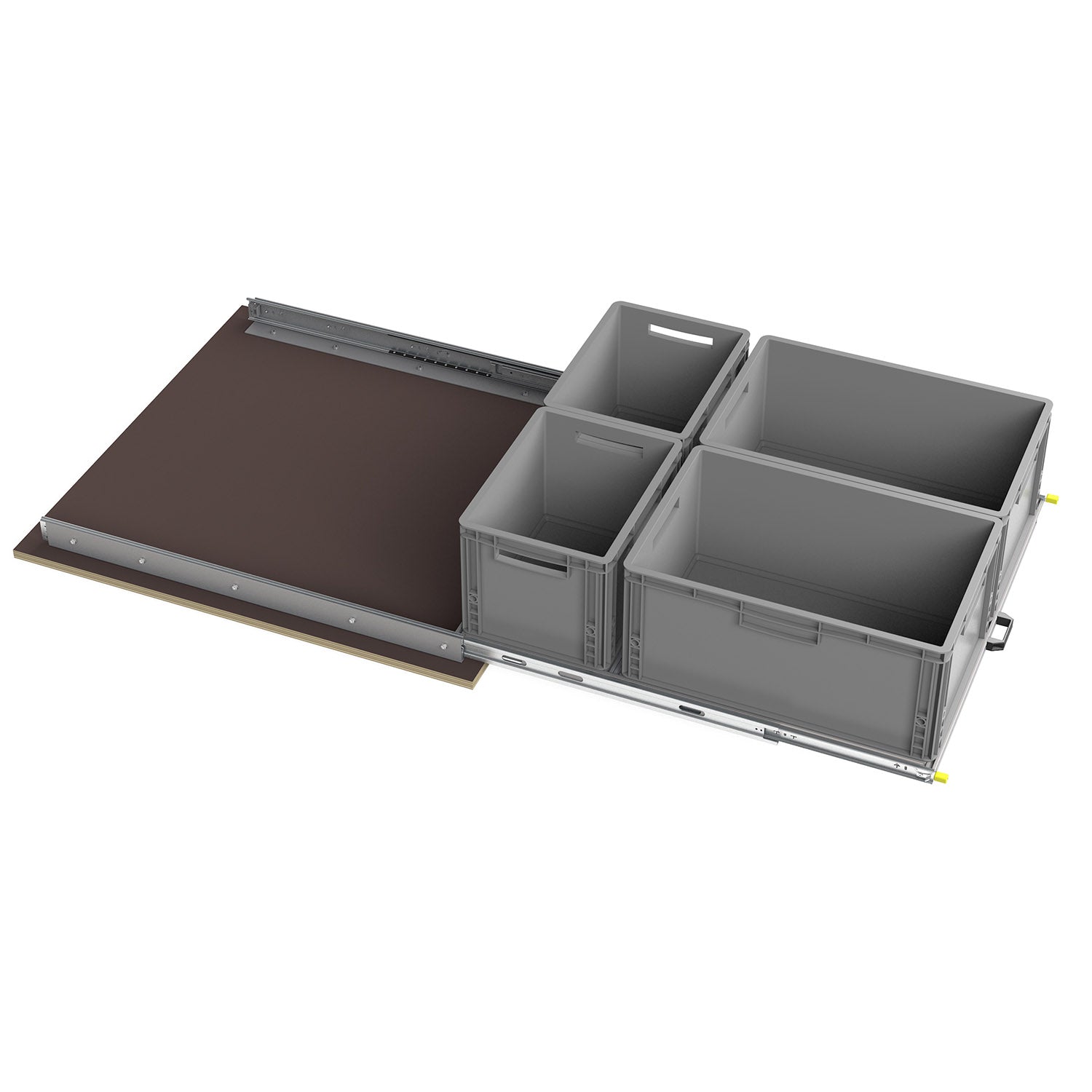

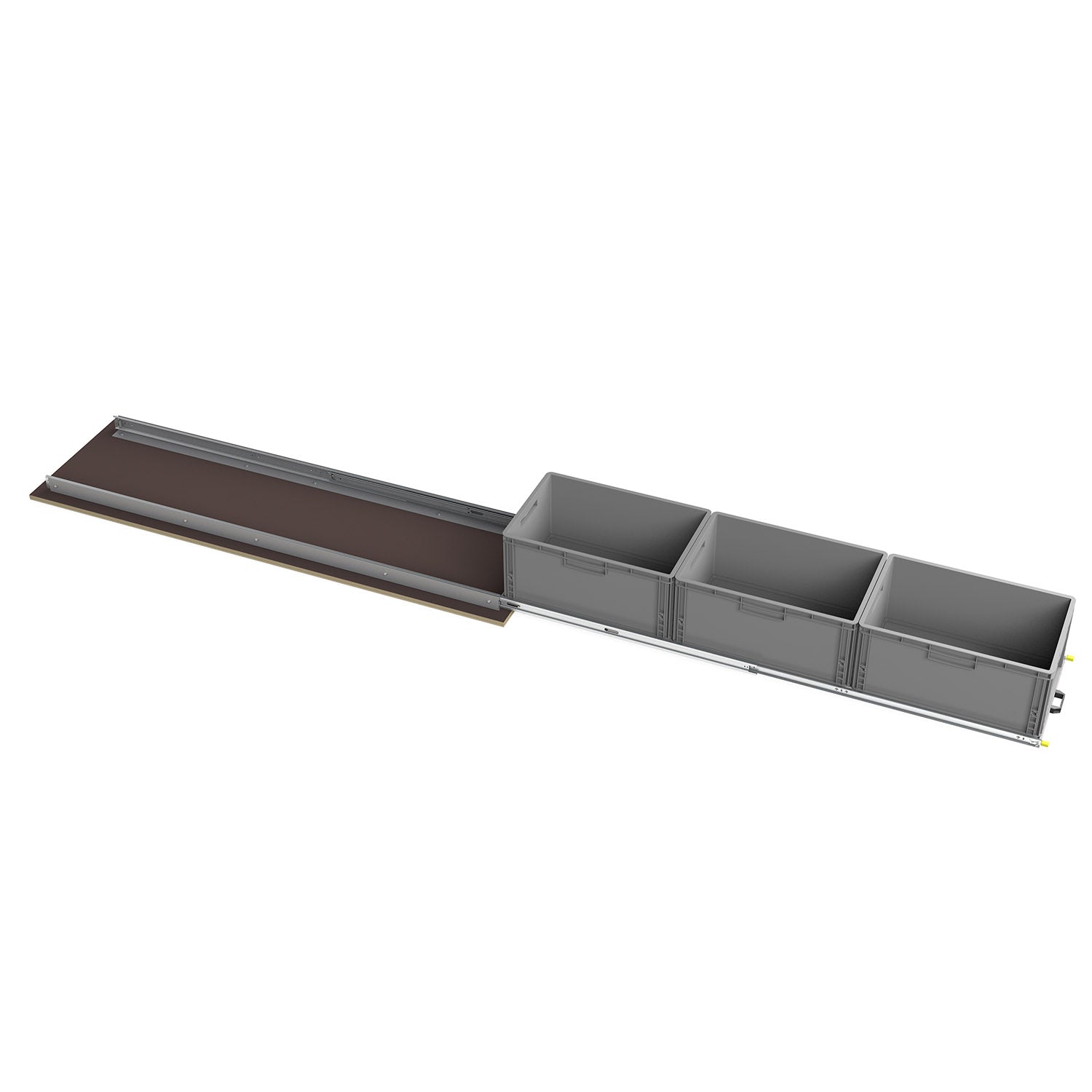

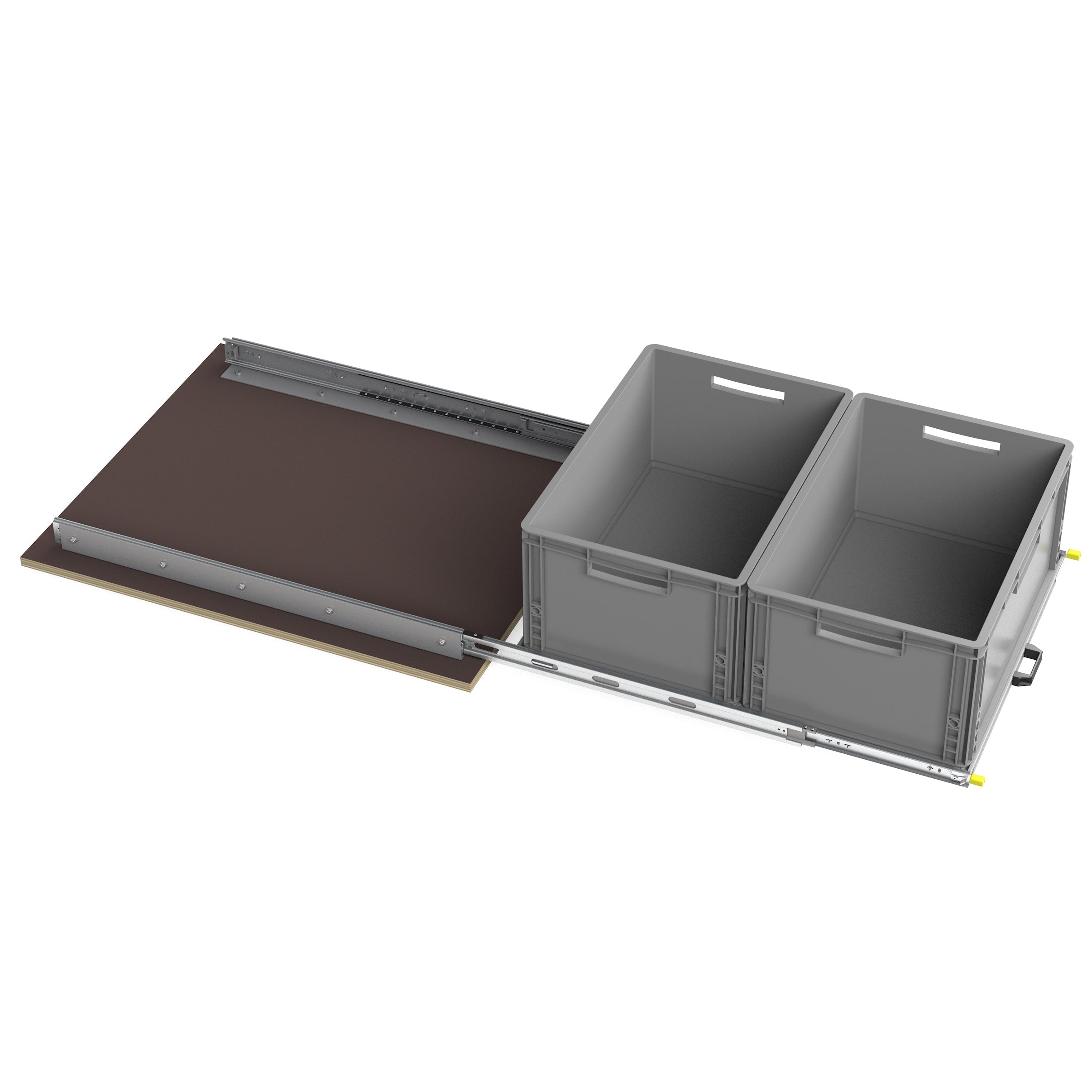

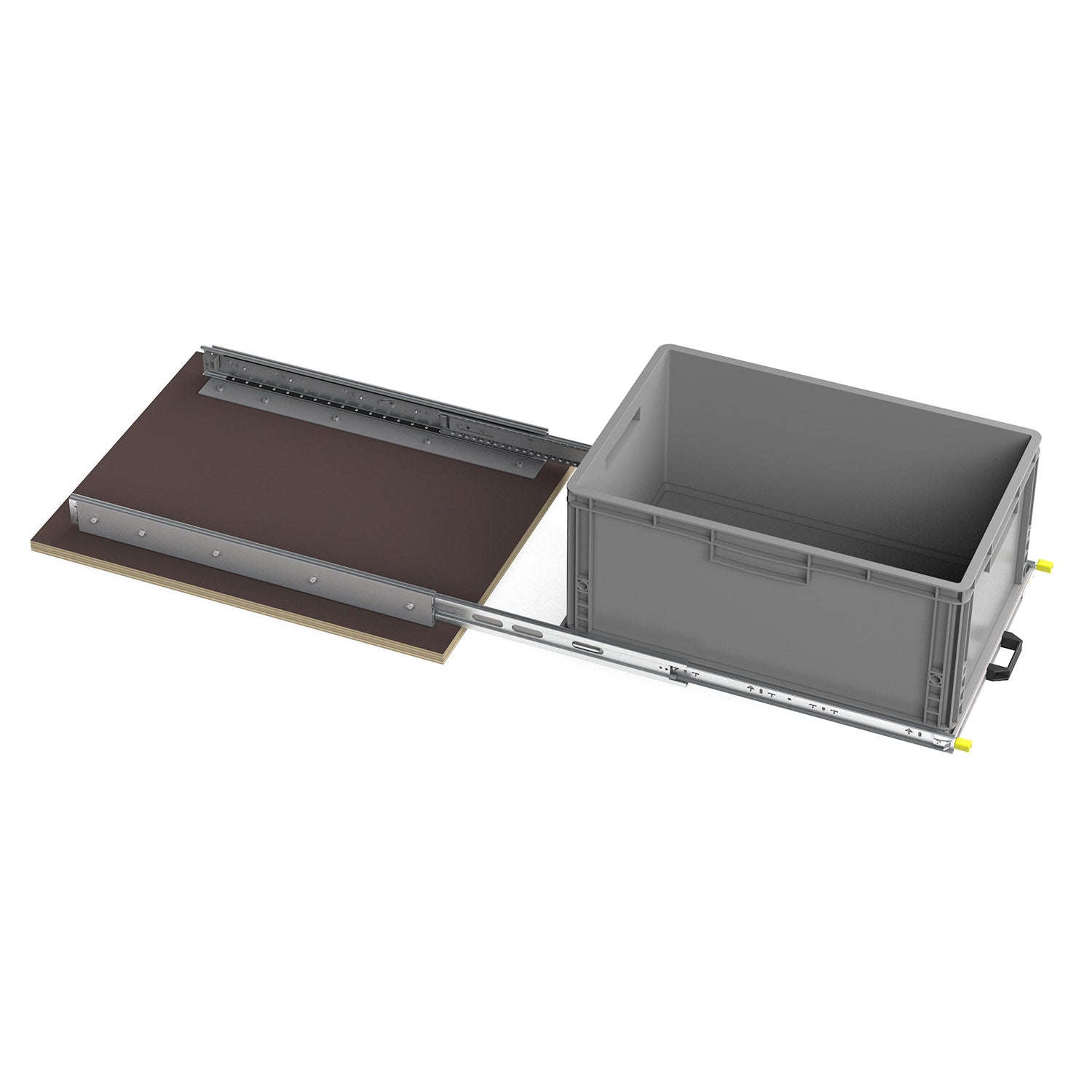

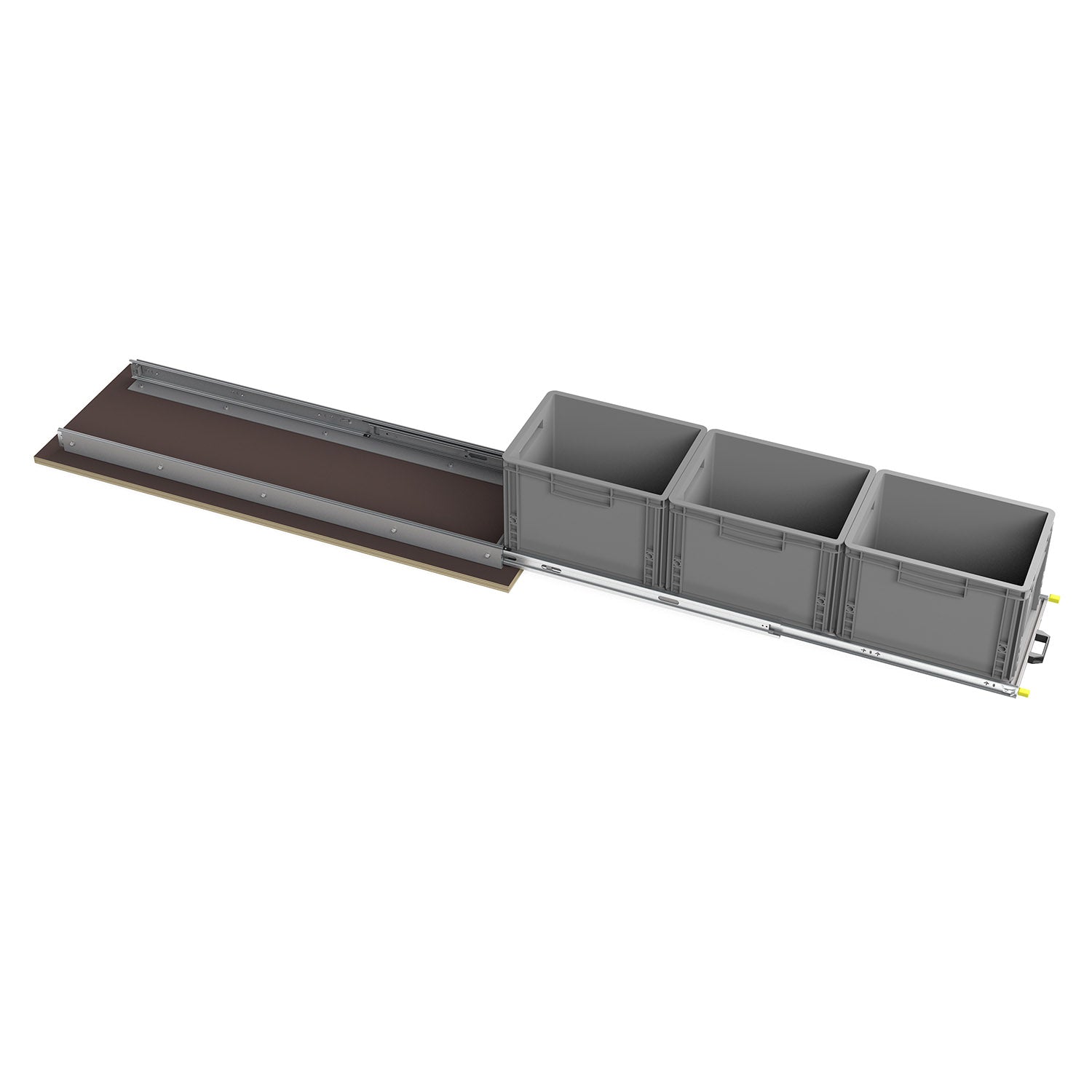

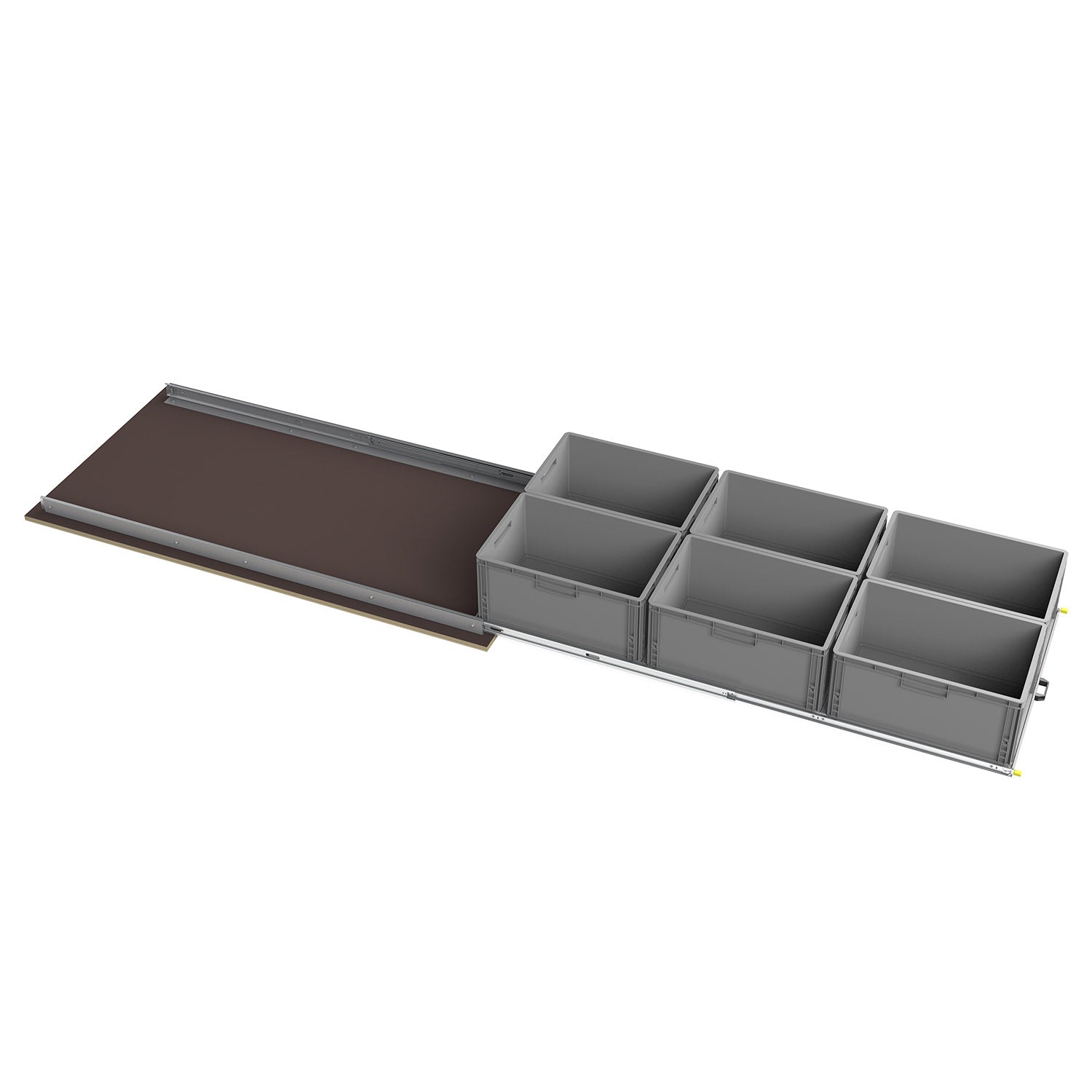

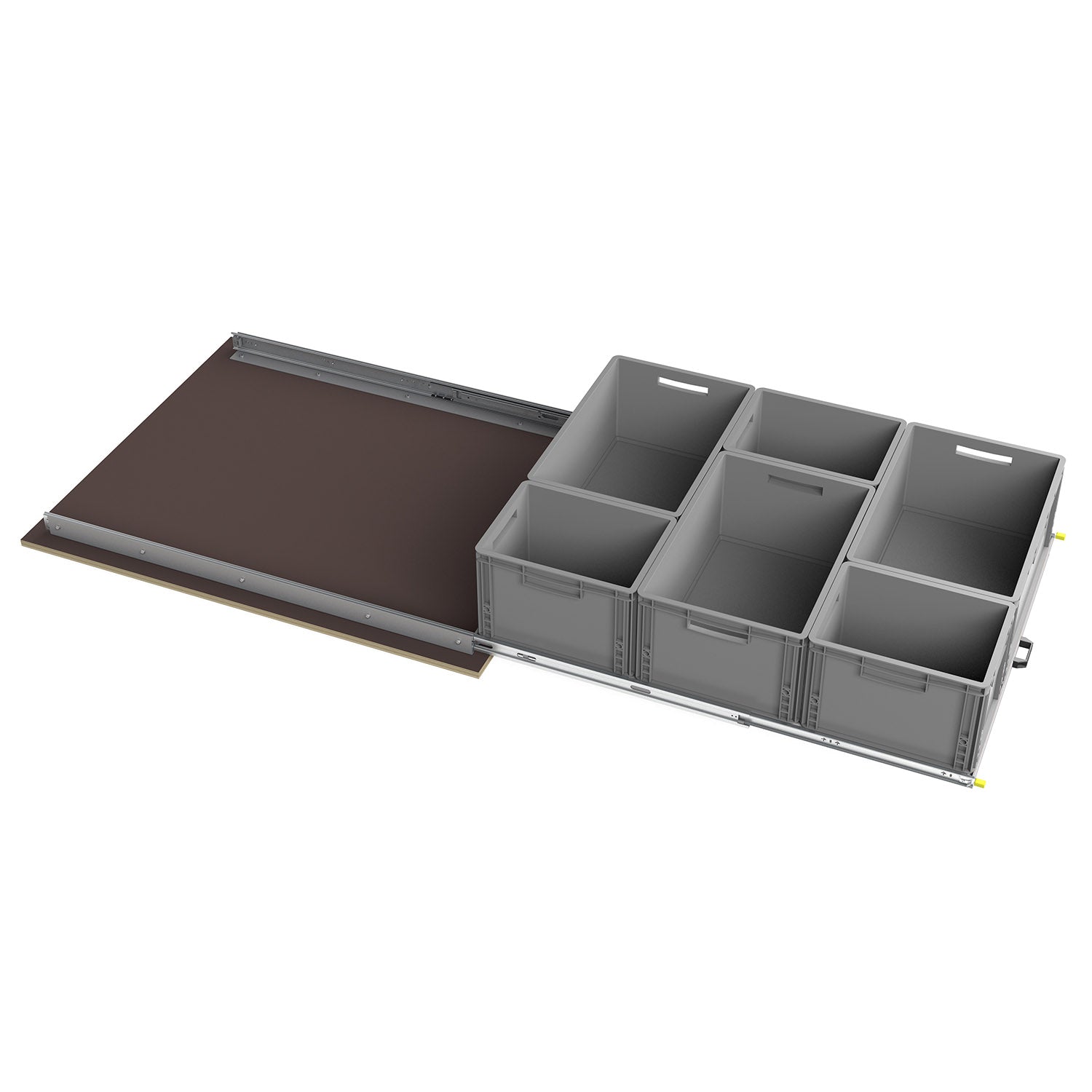

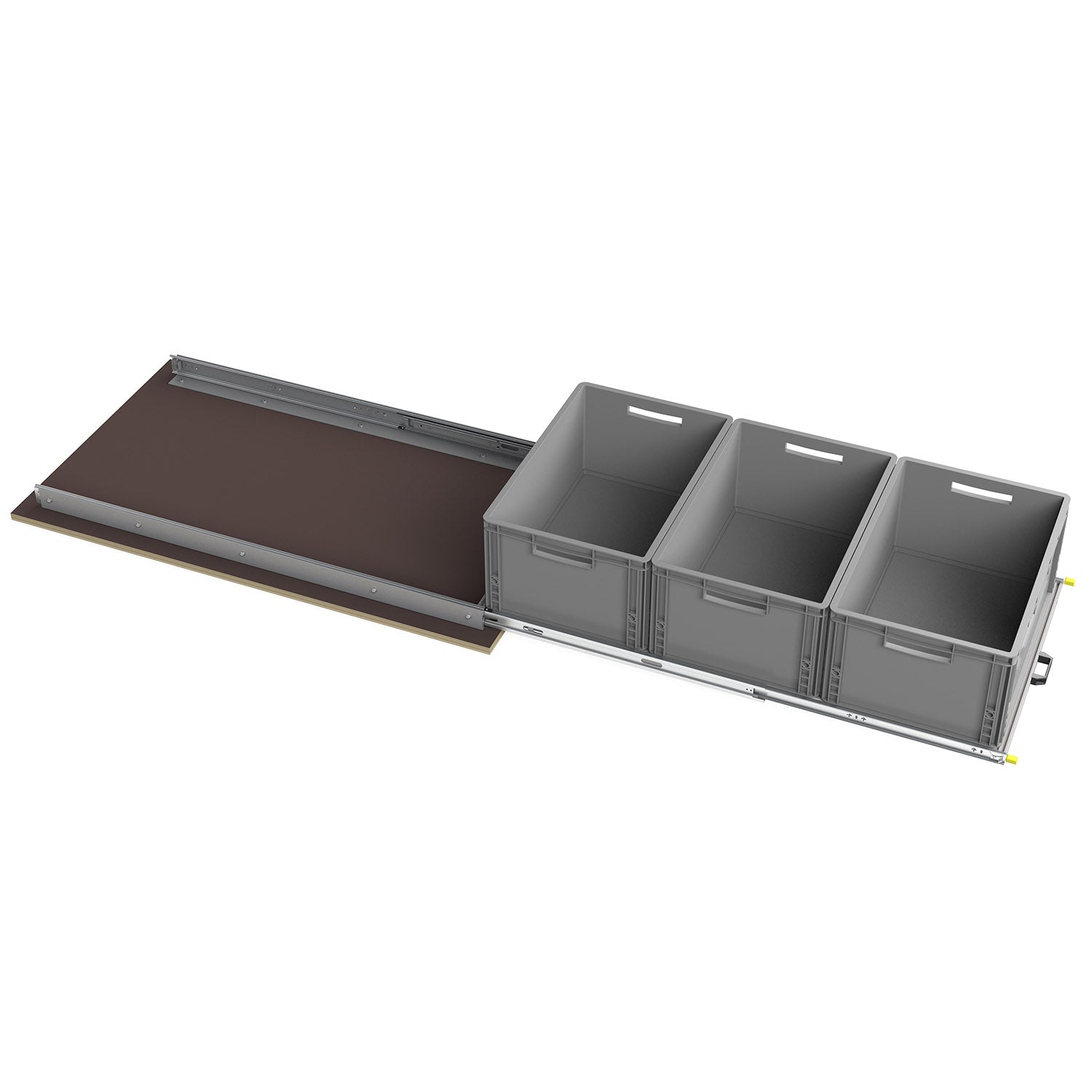

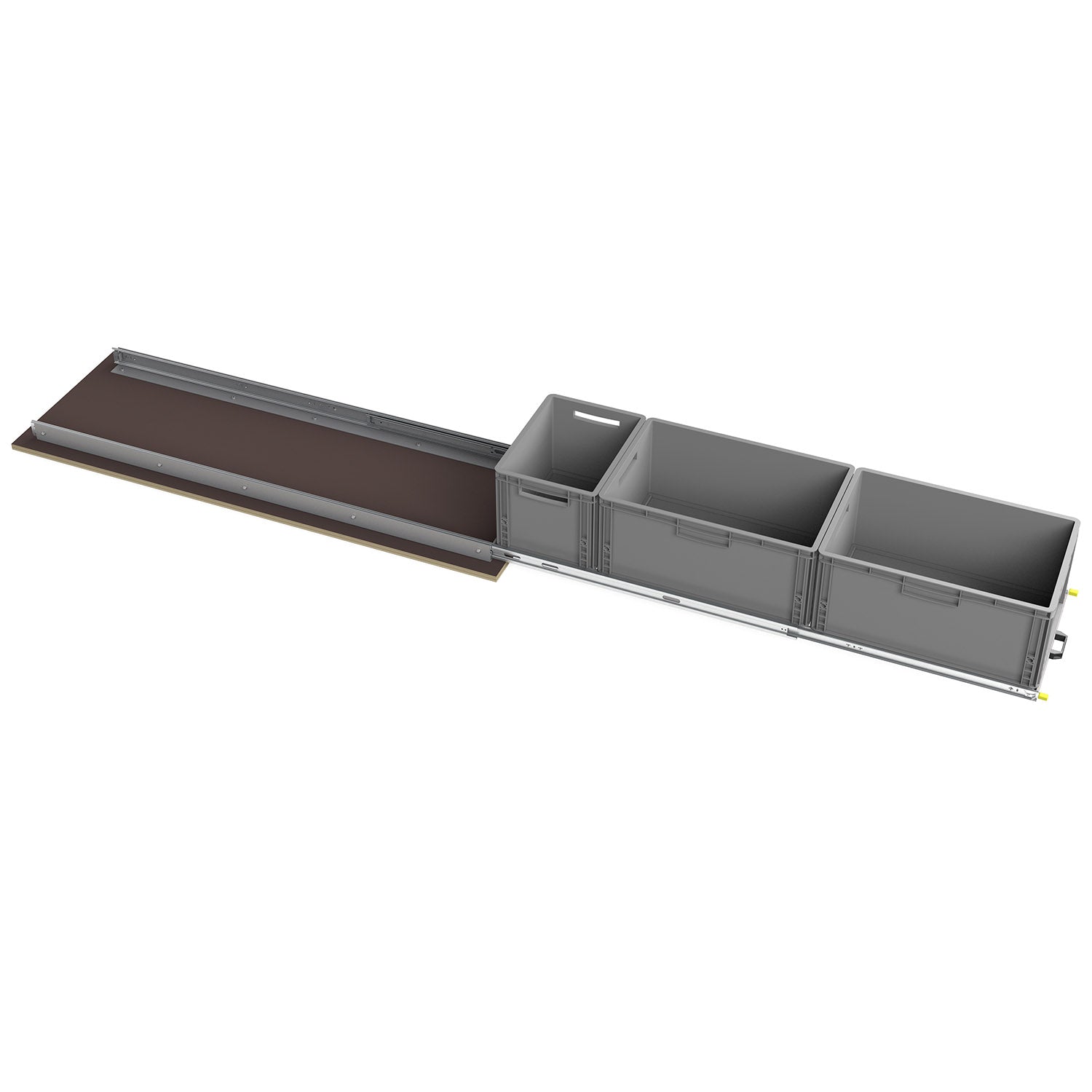

Der Auszug ist ideal für den individuellen Ausbau geeignet. Die Befestigung kann wahlweise direkt über die vorhandenen Bohrungen an der Wand oder mit Winkeln auf dem Boden erfolgen. Für die Varianten 53 mm / 100 kg und 57 mm / 130 kg stehen zusätzlich Montageprofile (Länge 750 mm) zur Verfügung.

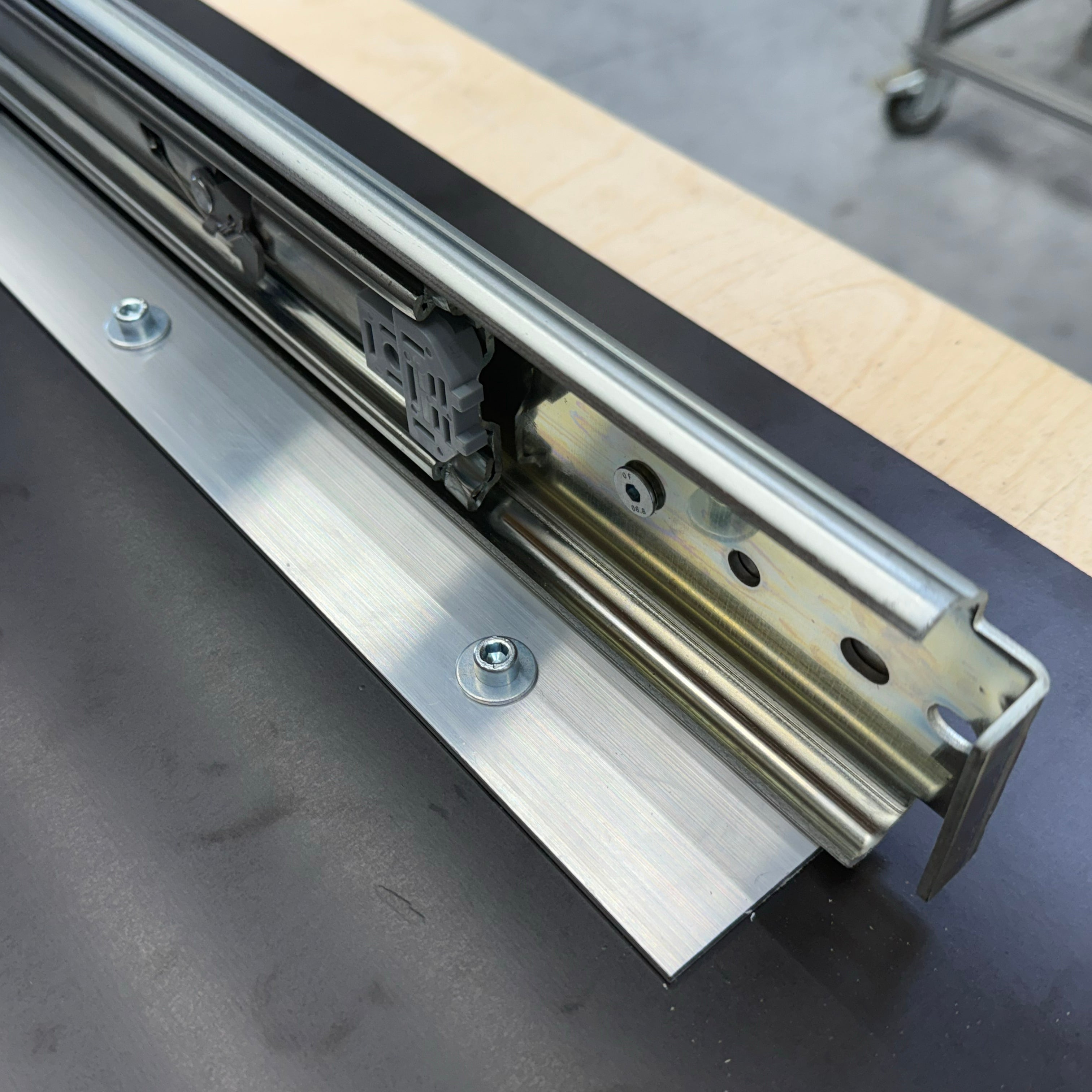

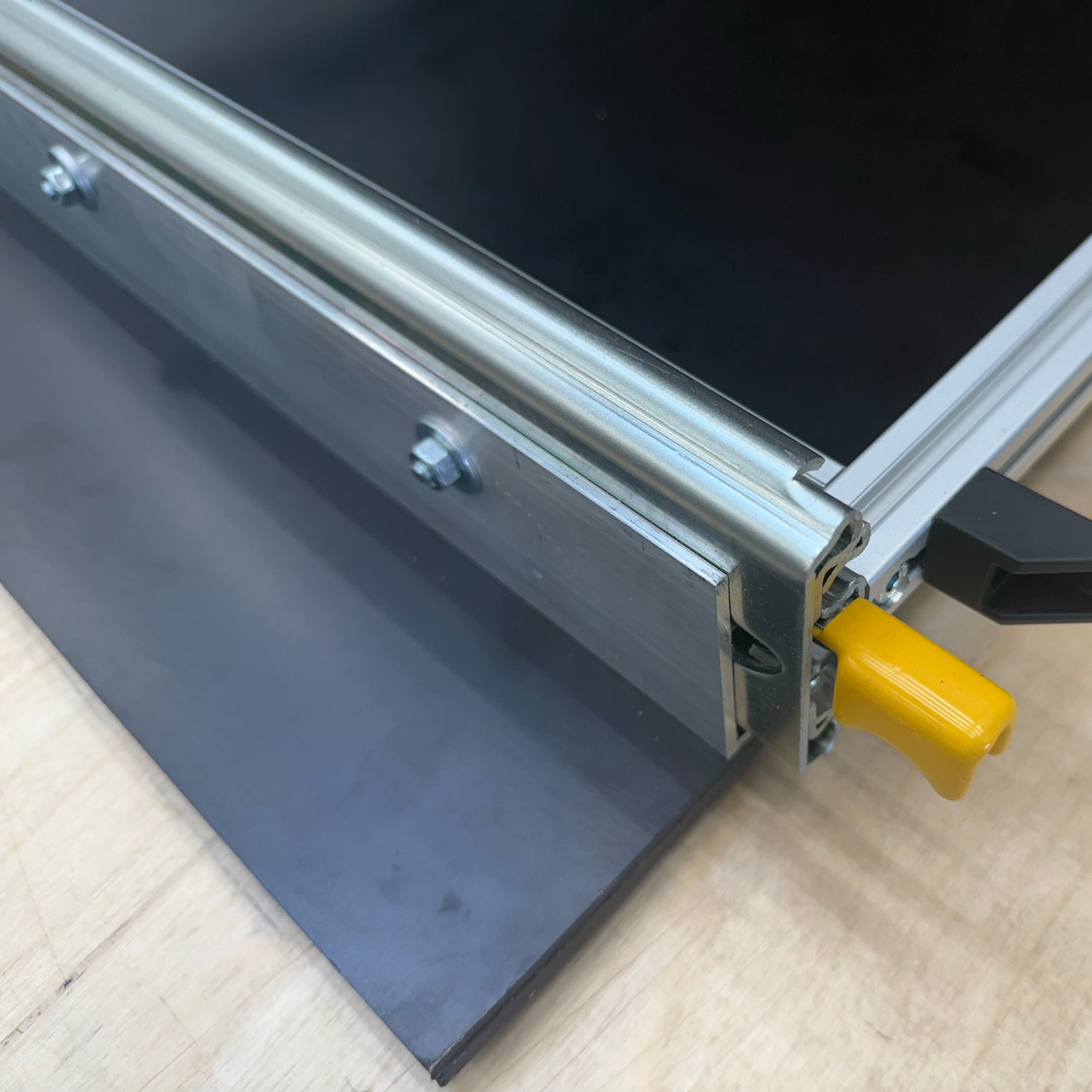

Die Schwerlastauszüge werden dabei mittels Nutensteinen und Schrauben an den Montageprofilen befestigt. Anschließend den vormontierten Auszug in das Fahrzeug stellen und die Position der jeweils vier Befestigungspunkte auf der Bodenplatte markieren.
Danach den Auszug wieder entnehmen und an den Markierungen mit einem 10 mm Holzbohrer ca. 12 mm tief vorbohren. Die Einschraubmuffen in die Bohrlöcher eindrehen, den Auszug erneut einsetzen und durch die 4 Profilbohrungen in die Muffen verschrauben.
Nutensteine, Schrauben und Einschraubmuffen sind im Lieferumfang enthalten.
