Heckauszug Set Eurobox 600mm x 400mm - 100kg Index

Eurobox Schwerlastauszug für Wohnmobil & Vanlife | Vollauszug-Set mit Aluprofilen

Lieferumfang

Im Set enthalten:

• 1 Paar Schwerlastauszüge (links/rechts)
• Aluminiumprofile 20x20 mm, Nut 6 – präzise gesägt, gebohrt und mit Gewinde versehen
• Griff inklusive Befestigungsmaterial
• Schrauben und Nutensteine zur Montage des Auszugs

Hinweis: Euroboxen sowie Montagematerial zur Befestigung an Wand oder Boden sind nicht im Lieferumfang enthalten.

Technische Details der Schwerlastauszüge

Alle Auszüge sind kugelgeführt, als Vollauszug konzipiert und auf 50.000 Zyklen getestet. Die Traglast bezieht sich jeweils auf die kürzeste Version (400 mm). Bei längeren Auszügen reduziert sich die Tragfähigkeit entsprechend.

Schlitten für Euroboxen

• Gefertigt aus hochwertigen 20x20 mm Aluminiumprofilen
• Verbindungen mit Zylinderkopfschrauben M6x30
• Zuschnitte auf RAPID Unterflur-Gehrungssäge mit digitaler Positionierung
• Bohrungen durch automatisiertes System mit hoher Präzision (1/10 mm Bereich)
• Passgenaue und stabile Verbindungen

Montage und Zusammenbau

• Einfacher Zusammenbau in ca. 10 Minuten
• Auszüge werden mit Nutensteinen Profil 6/M5 und Schrauben M5x8 am Schlitten befestigt
• Griff wird auf die gleiche Weise montiert
• Farbig bebilderte Schritt-für-Schritt-Anleitung liegt bei

Der Auszug ist für den DIY-Selbstausbau konzipiert. Die Montage kann direkt durch die vorhandenen Bohrungen an der Wand oder mit Winkeln am Boden erfolgen

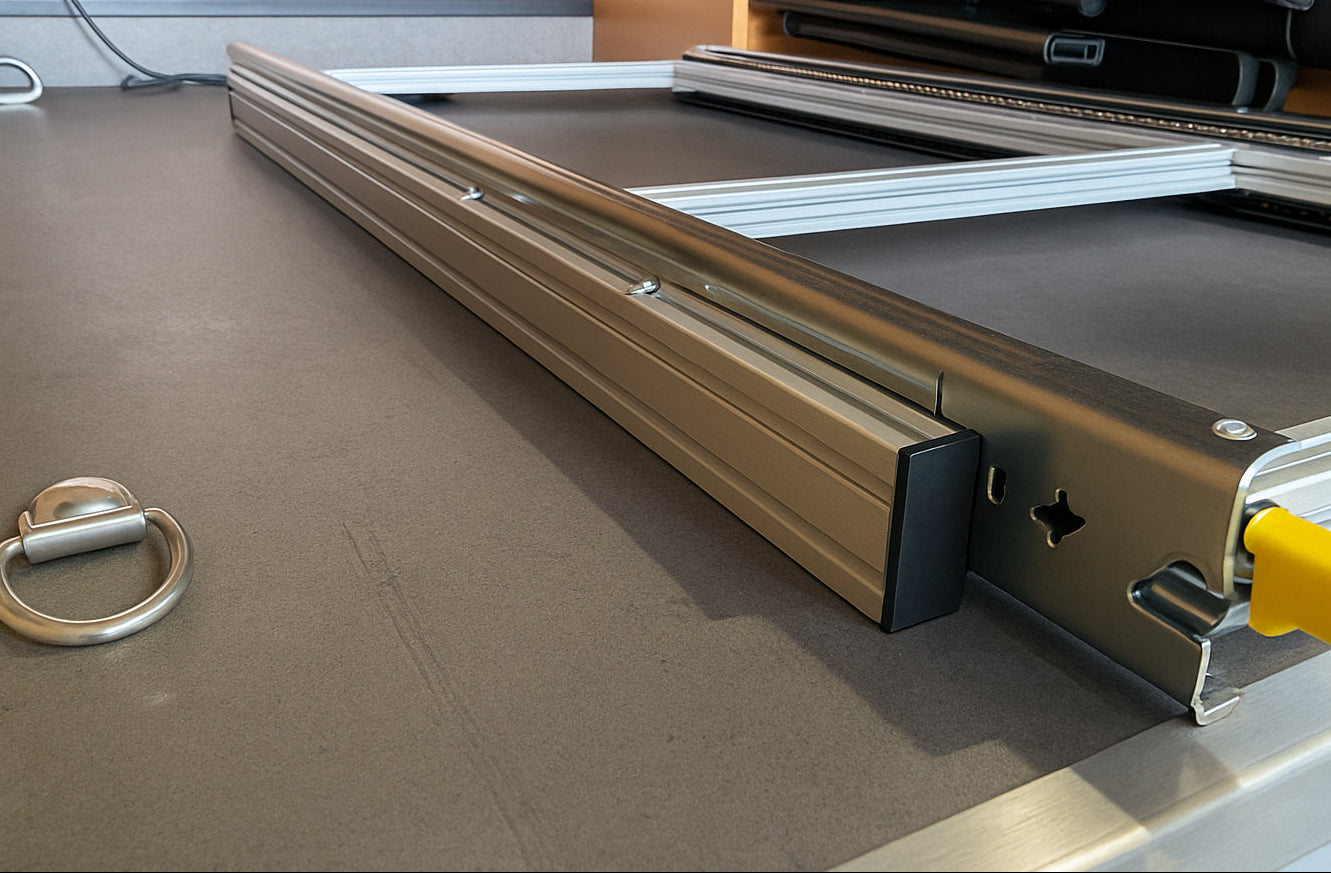

Der Auszug ist ideal für den individuellen Ausbau geeignet. Die Befestigung kann wahlweise direkt über die vorhandenen Bohrungen an der Wand oder mit Winkeln auf dem Boden erfolgen. Für die Varianten 53 mm / 100 kg und 57 mm / 130 kg stehen zusätzlich Montageprofile (Länge 550 mm) zur Verfügung.
Die Schwerlastauszüge werden dabei mittels Nutensteinen und Schrauben an den Montageprofilen befestigt. Anschließend den vormontierten Auszug in das Fahrzeug stellen und die Position der jeweils drei Befestigungspunkte auf der Bodenplatte markieren.
Danach den Auszug wieder entnehmen und an den Markierungen mit einem 10 mm Holzbohrer ca. 12 mm tief vorbohren. Die Einschraubmuffen in die Bohrlöcher eindrehen, den Auszug erneut einsetzen und durch die 3 Profilbohrungen in die Muffen verschrauben.
Nutensteine, Schrauben und Einschraubmuffen sind im Lieferumfang enthalten.

- Breite 448mm
- Tiefe 625mm (+10mm mit Griff)
- Gewicht ca. 6 kg
